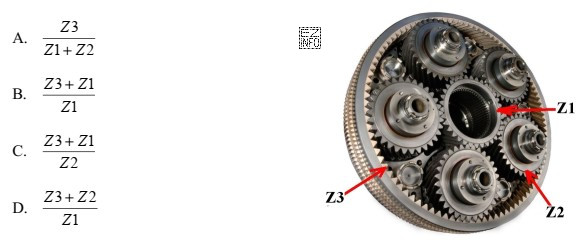

W przekładni planetarnej (obiegowej) wyróżnia się trzy podstawowe elementy: koło słoneczne (Z1), koła obiegowe/satelity (Z2) oraz koło pierścieniowe o uzębieniu wewnętrznym (Z3). W praktyce lotniczej takie przekładnie spotyka się m.in. w rozrusznikach i układach napędowych, gdzie potrzebna jest duża redukcja prędkości i wzrost momentu.
Aby wybrać poprawny wzór na przełożenie, kluczowe jest rozpoznanie konfiguracji pracy. Dla najczęstszego reduktora: koło pierścieniowe Z3 jest nieruchome, napęd jest podany na koło słoneczne Z1, a wyjście odbiera się z jarzma (nośnika satelitów). Dla takiego układu standardowa zależność kinematyczna ma postać:
i = ωwejście / ωwyjście = 1 + (Z3/Z1).
Wzór można przekształcić algebraicznie (bez zmiany sensu):
1 + (Z3/Z1) = (Z1/Z1) + (Z3/Z1) = (Z1+Z3)/Z1 = (Z3+Z1)/Z1.
To wyjaśnia, dlaczego poprawna odpowiedź ma postać ułamka (Z3+Z1)/Z1.
Dlaczego pozostałe wzory są niepoprawne w tej konfiguracji?
- Warianty zawierające Z2 jako składnik wzoru na przełożenie kinematyczne sugerują błędne założenie, że liczba zębów satelitów bezpośrednio zmienia relację prędkości między słońcem a jarzmem. W tym klasycznym przypadku Z2 nie wchodzi do wzoru na i; wpływa głównie na warunki geometryczne i konstrukcyjne (np. możliwość zestawienia kół).
- Wzory z innym mianownikiem niż Z1 (np. z Z2) odpowiadałyby innym zależnościom lub innym, błędnie rozpoznanym konfiguracjom pracy.
- Wzory typu "Z3/(Z1+Z2)" mieszają relacje geometryczne z kinematyką; wyglądają "logicznie", ale nie wynikają z równań prędkości dla tej przekładni.
Wskazówka egzaminacyjna: zanim wybierzesz wzór, nazwij w myślach: co jest wejściem, co jest wyjściem i który element jest unieruchomiony. Dopiero potem dobierz zależność; unikniesz automatycznego "dopisania" Z2 tylko dlatego, że jest na rysunku.
