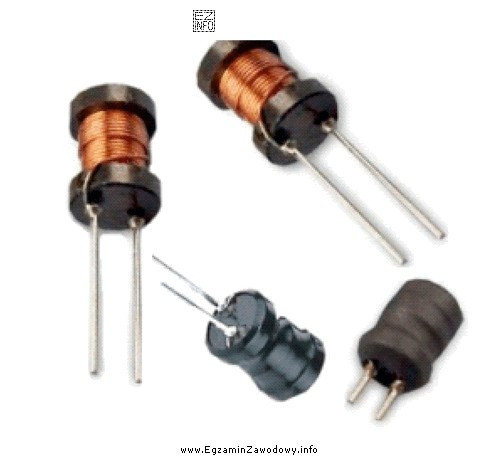

Dławik jest elementem indukcyjnym (o dominującej indukcyjności), który przeciwstawia się szybkim zmianom prądu. W praktyce spotyka się go w filtrach, układach zasilania, przetwornicach oraz jako element tłumiący zakłócenia. Rozpoznanie dławika na rysunku zwykle opiera się na cechach typowych dla elementów indukcyjnych (konstrukcja cewki, często z rdzeniem, oraz brak elementów mechanicznej regulacji).
Dlaczego pozostałe odpowiedzi są błędne?
- Fotorezystory (LDR) to rezystory zależne od natężenia oświetlenia. Ich istotną cechą jest materiał światłoczuły i zastosowanie w czujnikach światła, a nie własność indukcyjna.
- Kondensatory są elementami pojemnościowymi, magazynują ładunek i przeciwstawiają się zmianom napięcia. Nawet jeśli część kondensatorów ma cylindryczne obudowy, ich funkcja i zasada działania są inne niż w dławiku.
- Potencjometry to regulowane rezystory z elementem nastawnym (np. osią/śrubą). Obecność mechanizmu regulacji jest kluczowa; dławik nie pełni funkcji nastawnej rezystancji.
Wskazówka egzaminacyjna: przy identyfikacji elementów na rysunku/PCB warto najpierw rozstrzygnąć, czy element ma cechy mechanicznej regulacji (potencjometr), czy jest czujnikiem (fotorezystor), czy należy do grupy elementów biernych filtrujących (kondensator/dławik), a potem dopiero dopasować do konkretnej odpowiedzi.
