KWALIFIKACJA MEC5 - CZERWIEC 2024



PYTANIE NR 34.

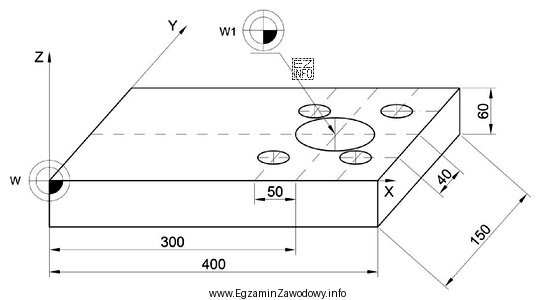

Przesunięcie punktu zerowego W do punktu W1, będącego środkiem dużego otworu wynosi
Przesunięcie punktu zerowego W do punktu W1, będą
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Punkt zerowy W znajduje się w lewym dolnym rogu płaszczyzny. Punkt W1, będący środkiem dużego otworu, znajduje się w odległości 300 jednostek w osi X (400 - 100) oraz 75 jednostek w osi Y (50 + 25) od punktu W. W osi Z nie ma przesunięcia, więc wynosi 0. Dlatego poprawna odpowiedź to X300 Y75 Z0.
