Oznaczenie YDYt odnosi się do instalacyjnego przewodu miedzianego w izolacji i powłoce polwinitowej, przeznaczonego typowo do montażu wtynkowego. Najważniejszą cechą rozpoznawczą YDYt nie jest sama liczba żył (często 3), lecz kształt przekroju płaskiego.

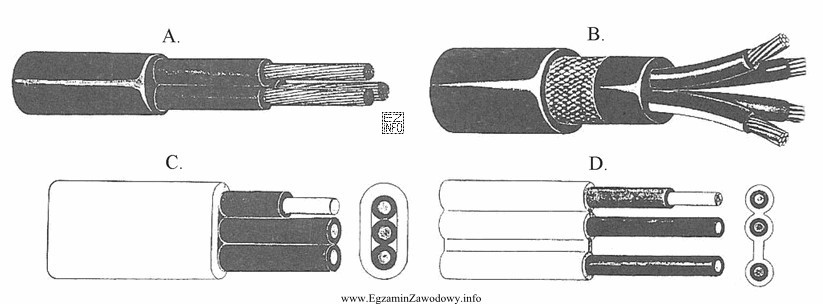

Poprawna jest odpowiedź "D", ponieważ przedstawia przewód płaski o konstrukcji mostkowej (profilowanej): powłoka tworzy charakterystyczne przewężenia/rowki między żyłami. Między żyłami znajduje się wtedy strefa z samą izolacją/powłoką (bez przewodnika), co w praktyce pozwala mocować przewód do podłoża (np. gwoździem lub zszywką) w miejscu rowka, ograniczając ryzyko trafienia w żyłę i uszkodzenia jej izolacji.
Dlaczego pozostałe rysunki nie pasują do YDYt?
- "C" pokazuje przewód płaski o pełnym profilu, gdzie żyły są ciasno "zatopione" w materiale powłoki i nie ma wyraźnych przewężeń między nimi. Taki przekrój jest typowy dla YDYp, a nie YDYt.
- "A" przedstawia przewód okrągły z żyłami typu linka, więc nie jest to płaski przewód instalacyjny wtynkowy w odmianie "t".
- "B" dodatkowo zawiera ekran/oplot i również ma przekrój okrągły, co wskazuje na inną konstrukcję i zastosowanie niż przewód YDYt.
Wskazówka egzaminacyjna: gdy w odpowiedziach są dwa przewody płaskie, rozstrzygające jest pytanie czy przekrój jest pełny (YDYp) czy profilowany z rowkami (YDYt). To właśnie te rowki są kluczem do poprawnego wyboru.
