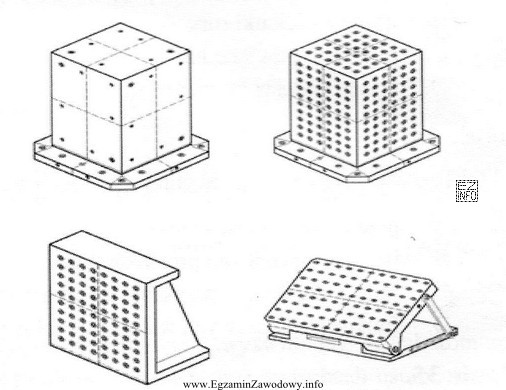

W praktyce obróbki skrawaniem kluczowe są dwa etapy: ustalenie (bazowanie) przedmiotu oraz jego zamocowanie tak, aby podczas działania sił skrawania nie zmieniał położenia. Oprzyrządowanie widoczne na rysunku (wg treści zadania) odpowiada rozwiązaniu, w którym pozycjonowanie i docisk realizuje się z użyciem zestawu elementów dających się dowolnie zestawiać.
Odpowiedź "systemów modularnych" jest poprawna, ponieważ systemy modularne to konfigurowalne układy mocujące i ustalające budowane z powtarzalnych komponentów. Ich cechą jest możliwość szybkiego dostosowania do różnych detali (zmiana rozstawu podpór, docisków, elementów oporowych), co jest typowe dla elastycznego oprzyrządowania warsztatowego i produkcji o zmiennym asortymencie.
Dlaczego pozostałe odpowiedzi nie pasują:
- "łap dociskowych" – łapy są zwykle pojedynczymi elementami dociskowymi, które same w sobie nie tworzą kompletnego, wieloelementowego systemu ustalania. Mogą być częścią różnych mocowań, ale nie są synonimem systemu modularnego.
- "specjalnych imadeł maszynowych" – imadło mocuje detal szczękami; typowo detal jest zamykany między szczękami i bazowany przez ich powierzchnie. Jeżeli na rysunku występuje układ wielu elementów (podpory/kołki/dociski na płycie), to nie odpowiada to imadłu.
- "specjalnych stołów magnetycznych" – stół magnetyczny wykorzystuje siłę pola magnetycznego i jest stosowany dla elementów ferromagnetycznych. Ma charakterystyczną konstrukcję roboczą (bieguny, podziałki). Systemy modularne opierają się na mechanicznych elementach ustalających i dociskach, a nie na magnetyzmie.
Wskazówka egzaminacyjna: przy pytaniach "na rysunku" najpierw rozpoznaj zasadę działania (szczęki / dociski mechaniczne / moduły na płycie / magnetyzm), a dopiero potem nazwij rozwiązanie. To ogranicza ryzyko wyboru odpowiedzi "najbardziej znanej" zamiast tej wynikającej z cech oprzyrządowania.
