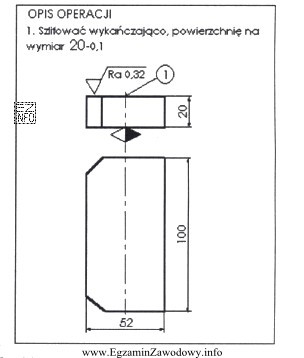

W szkicu wskazano operację szlifowania wykańczającego powierzchni płaskiej z wymaganiami jakościowymi (oznaczenie Ra 0,32) oraz z wymaganiem wymiarowym (wymiar 20 z tolerancją -0,1). Taki zakres dokładności i chropowatości jest typowy dla szlifowania płaszczyzn, gdzie kluczowe są: sztywność zamocowania, brak odkształceń oraz pełny dostęp ściernicy do całej obrabianej powierzchni.
Uchwyt elektromagnetyczny jest właściwym wyborem, ponieważ:
- zapewnia równomierne rozłożenie siły mocującej na całej powierzchni przylegania,
- minimalizuje ryzyko sprężystych odkształceń detalu (istotne przy obróbce wykańczającej),
- nie zasłania obrabianej płaszczyzny, więc umożliwia swobodny dostęp ściernicy do całej powierzchni,
- ułatwia szybkie mocowanie/odmocowanie, co jest praktyczne w produkcji.
Dlaczego pozostałe odpowiedzi są niepoprawne:
- Podpora stała i opór – to rozwiązania kojarzone głównie z podpieraniem i ustalaniem elementów (np. wałków lub długich przedmiotów) w innych operacjach. Nie dają one typowego, równomiernego docisku całej powierzchni podstawy, potrzebnego przy szlifowaniu wykańczającym płaszczyzn.
- Uchwyt hydrauliczny – stosuje się go, gdy konieczne jest specjalne, kształtowe mocowanie lub duże siły zacisku. W tym zadaniu mamy prosty detal płaski, a priorytetem jest niezasłanianie powierzchni i brak odkształceń, co lepiej spełnia stół magnetyczny.
- Imadło maszynowe – szczęki imadła mogą zasłonić część powierzchni, a punktowy/linieowy docisk sprzyja odkształceniom. To typowe mocowanie dla frezowania lub wiercenia, ale zwykle nie jest optymalne dla szlifowania wykańczającego płaszczyzn z wymaganiem niskiej chropowatości.
Wniosek: przy szlifowaniu wykańczającym płaszczyzn elementu ferromagnetycznego standardowym i technicznie uzasadnionym mocowaniem jest uchwyt elektromagnetyczny.
