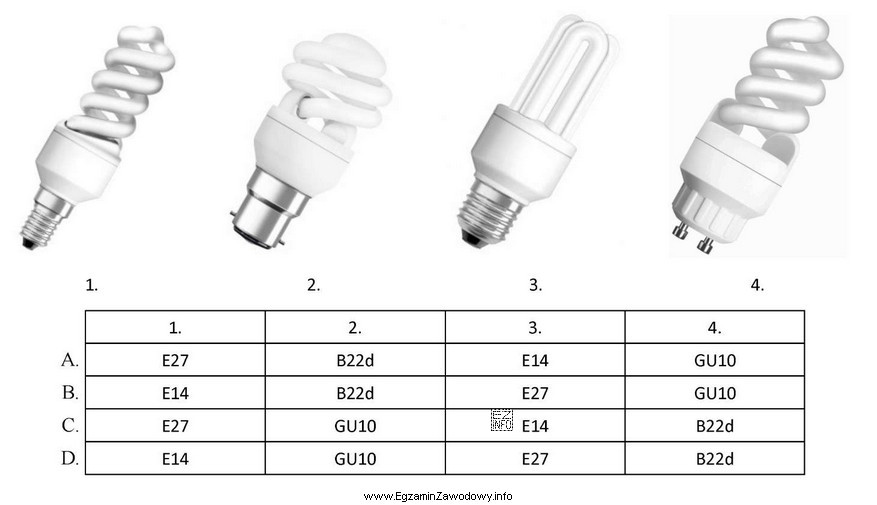

Zadanie sprawdza umiejętność rozpoznawania typów trzonków (części źródła światła współpracującej z oprawką) na podstawie wyglądu. W praktyce elektryk musi dobrać źródło światła tak, aby trzonek pasował do oprawki – inaczej montaż będzie niemożliwy albo niebezpieczny.
Najczęściej spotykane cechy rozpoznawcze:
- Trzonki gwintowane (oznaczenia zaczynające się od "E") – mają wyraźny metalowy gwint. W codziennej praktyce najczęściej spotyka się mniejszy gwint do opraw "małych" oraz większy gwint do opraw "standardowych".
- Trzonki bagnetowe (oznaczenia "B…") – nie mają gwintu, tylko boczne wypustki i wymagają wciśnięcia oraz przekręcenia w oprawce. Często kojarzone ze starszymi instalacjami lub konkretnymi oprawami.
- Trzonki bolcowe typu GU10 – posiadają dwa krótkie bolce i mocowanie realizowane przez włożenie i przekręcenie. Występują w wielu oprawach punktowych.
Dlaczego pozostałe odpowiedzi są błędne? Najczęściej wynikają z typowych pomyłek: zamiany gwintu z bagnetem (patrzenie na sam kształt metalowej części bez analizy wypustek), pomylenia GU10 z innym trzonkiem bolcowym przez podobny zapis, albo z błędu kolejności (poprawne rozpoznanie elementów, ale wpisanie ich w innej kolejności niż na rysunku).
Wskazówka egzaminacyjna: najpierw oceń, czy na rysunku widać gwint, wypustki bagnetowe czy bolce. Dopiero potem przypisz symbol. Na końcu sprawdź, czy zachowana jest kolejność taka jak na rysunku.
