Wymiary elementów maszyn dzieli się m.in. na zewnętrzne, wewnętrzne oraz głębokości. Pytanie dotyczy rozpoznania przyrządu przeznaczonego właśnie do pomiaru głębokości otworu. W praktyce warsztatowej wykonuje się to np. głębokościomierzem albo suwmiarką wyposażoną w pręt głębokości (element wysuwany, który wchodzi w otwór).
Poprawnie dobrany przyrząd do głębokości ma cechę funkcjonalną: podczas pomiaru opiera się podstawą o płaszczyznę odniesienia (krawędź/ powierzchnię wokół otworu), a następnie sonda lub pręt wysuwa się osiowo w głąb. Dzięki temu odczyt odpowiada odległości od powierzchni odniesienia do dna otworu.

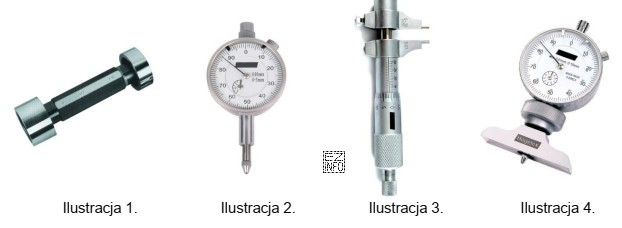

- Odpowiedź "na ilustracji 4." jest prawidłowa, bo wskazuje przyrząd, którego konstrukcja i sposób użycia odpowiadają pomiarowi głębokości (podstawa + wysuwany element pomiarowy).
- Odpowiedzi "na ilustracji 1./2./3." są nieprawidłowe, jeśli przedstawiają przyrządy do innych zadań (np. do średnic zewnętrznych, wewnętrznych, pomiaru grubości lub pomiarów porównawczych). Tymi narzędziami nie uzyska się bezpośredniego, pewnego pomiaru głębokości otworu, bo nie mają właściwej bazy odniesienia albo mierzą inny typ wymiaru.
Wskazówka egzaminacyjna: gdy widzisz hasło "głębokość", szukaj na ilustracji elementu, który wchodzi w głąb (pręt/sonda) oraz elementu, który zostaje na zewnątrz jako baza (stopka/podstawa). To pozwala odróżnić głębokościomierz od narzędzi do średnic lub grubości.
