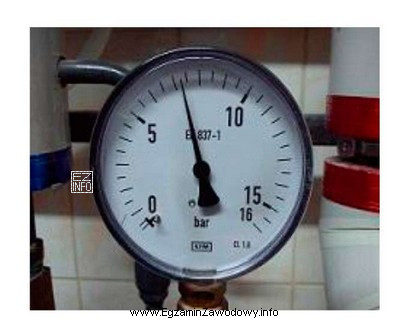

W praktyce budowlanej często spotyka się przyrządy kontrolno‑pomiarowe montowane na instalacjach oraz urządzeniach (np. pompy, układy hydrauliczne, sprężarki). Jeśli na ilustracji przedstawiono manometr, to mierzonym parametrem jest ciśnienie.
Manometr rozpoznaje się zwykle po:
- okrągłej tarczy z podziałką,
- wskazówce,
- jednostkach typowych dla ciśnienia (np. bar lub MPa),
- przyłączu (króćcu) do wpięcia w układ, aby "pobrać" ciśnienie medium.
Dlaczego pozostałe odpowiedzi nie pasują?
- "temperatury" – do tego służą termometry lub czujniki temperatury; ich skale są najczęściej w °C, a konstrukcja bywa prętowa/sondowa, a nie tarczowa jak w typowym manometrze.
- "oporów przepływu" – opory przepływu są wielkością pochodną (związane z stratami ciśnienia). W praktyce ocenia się je na podstawie różnicy ciśnień lub obliczeń, a nie "bezpośrednio" jednym prostym wskaźnikiem tego typu.
- "ilości przepływającej cieczy" – to mierzą przepływomierze/wodomierze (przepływ chwilowy lub objętość), które mają inną budowę (często korpus w linii rurociągu, liczydło, czujnik przepływu).
Wskazówka egzaminacyjna: gdy zadanie jest oparte na ilustracji, zawsze szukaj na przyrządzie jednostek oraz sposobu montażu. Jednostki są najpewniejszym tropem, bo od razu zawężają, jaką wielkość fizyczną wskazuje urządzenie.
