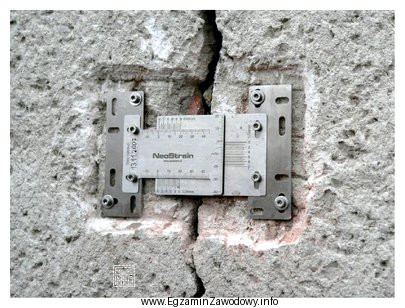

Przyrząd ze zdjęcia to mechaniczny monitor rys (szczelinomierz) mocowany po obu stronach pęknięcia. Jego zadaniem jest pomiar zmian rysy w czasie, przede wszystkim rozwarcia (zmiany szerokości szczeliny) oraz możliwych przemieszczeń względnych krawędzi rysy w dwóch kierunkach. Obecność podziałek i noniuszy wskazuje, że odczyt dotyczy wielkości geometrycznych (mm), a nie wielkości siłowych.
Odpowiedź "rys." jest poprawna, bo w praktyce diagnostycznej "pomiary rys" oznaczają monitoring parametrów pęknięcia: czy rysa jest stabilna, czy się rozwija, oraz jak szybko zmienia się jej geometria. Taki monitoring pozwala wnioskować o przyczynach zarysowania (np. skurcz, osiadanie, przeciążenie) i planować działania utrzymaniowe.
Dlaczego pozostałe odpowiedzi nie pasują:
- "ugięć." – ugięcie dotyczy odkształcenia elementu konstrukcyjnego (np. belki/przęsła) i zwykle mierzy się je niwelacją, czujnikami przemieszczeń lub innymi metodami odniesionymi do układu odniesienia, a nie przyrządem mostkującym pęknięcie.
- "dylatacji." – dylatacja jest celową szczeliną konstrukcyjną wykonywaną w projekcie; jej kontrola ma inne cele i rozwiązania pomiarowe. Pokazane urządzenie jest typowe dla uszkodzeń (pęknięć), a nie dla zaprojektowanych przerw dylatacyjnych.
- "naprężeń." – naprężenia są wielkością mechaniczną wewnątrz materiału; do ich pomiaru stosuje się m.in. tensometry i metody pośrednie. Szczelinomierz mierzy przemieszczenie/rozwarcie, a nie naprężenie.
W obiektach kolejowych takie przyrządy stosuje się m.in. na przyczółkach mostów, ścianach oporowych, tunelach czy przepustach, gdy trzeba potwierdzić, czy proces zarysowania postępuje i wymaga interwencji.
