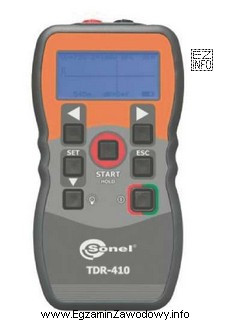

Przyrządy typu TDR (Time Domain Reflectometer) działają na zasadzie wysłania krótkiego impulsu (lub zbocza) do badanego przewodu i obserwacji sygnału odbitego. Odbicia powstają wtedy, gdy w torze występuje zmiana impedancji, np. przerwa żyły, zwarcie, zawilgocenie, uszkodzone złącze, błędne zakończenie linii lub inna nieciągłość.
Odpowiedź "lokalizacji uszkodzeń w kablach" jest poprawna, ponieważ analiza czasu powrotu odbicia pozwala wyznaczyć odległość do zdarzenia (miejsca problemu) wzdłuż kabla. W praktyce utrzymania sieci telekomunikacyjnych skraca to diagnostykę: zamiast przeszukiwać cały odcinek, monter może wskazać obszar awarii i przystąpić do naprawy.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "lokalizacji trasy kabla" – wyznaczanie przebiegu kabla w terenie zwykle wykonuje się lokalizatorem tras (generator + odbiornik) albo metodami geodezyjnymi/detekcyjnymi. TDR nie pokazuje przebiegu w przestrzeni, tylko zdarzenia wzdłuż elektrycznej długości toru.
- "pomiaru indukcyjności" – indukcyjność mierzy się miernikiem RLC/LCR lub metodami mostkowymi. TDR nie jest typowo narzędziem do bezpośredniego pomiaru L jako wartości elementu, lecz do analizy odbić i nieciągłości.
- "pomiaru rezystancji" – rezystancję mierzy się omomierzem/multimetrem lub metodami specjalnymi (np. dla długich linii). TDR może pośrednio wskazywać charakter uszkodzenia (np. "zwarciowy" vs "przerwowy") po kształcie odbicia, ale nie jest to klasyczny pomiar rezystancji jako główne zastosowanie.
Wskazówka egzaminacyjna: jeśli w pytaniu pojawia się skrót TDR, skojarz go z hasłami "odbicia", "impuls", "nieciągłość" i "odległość do uszkodzenia". To najczęstszy kontekst w zadaniach dotyczących utrzymania torów telekomunikacyjnych.
