Pytanie dotyczy pomiarów reflektometrycznych na torze miedzianym, czyli diagnostyki opartej o analizę odbicia sygnału od miejsc, w których zmienia się impedancja linii (np. przerwa, zwarcie, słabe złącze, odgałęzienie). Do takiego zadania stosuje się przyrząd klasy reflektometru TDR (Time Domain Reflectometer).
Reflektometr TDR działa w uproszczeniu tak, że:
- wysyła w badany przewód impuls (lub szybki zboczowy sygnał),
- rejestruje sygnał odbity od nieciągłości,
- na podstawie czasu powrotu odbicia oraz współczynnika propagacji w kablu wyznacza odległość do miejsca zaburzenia.

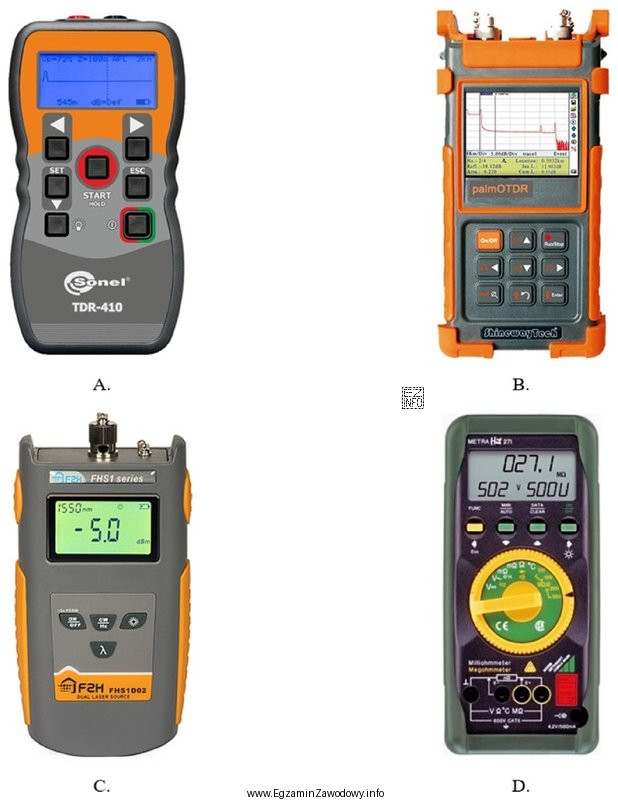

Dlatego właściwy wybór to miernik przeznaczony do reflektometrii (TDR) – na zdjęciach/rysunkach będzie to urządzenie opisane lub rozpoznawalne jako reflektometr, często z funkcją prezentacji przebiegu w dziedzinie czasu i możliwością ustawienia parametrów kabla.
Pozostałe typowe przyrządy, które bywają mylone z reflektometrem, nie są właściwe:
- Multimetr mierzy m.in. napięcie, prąd i rezystancję; może wykryć zwarcie/przerwę, ale nie wskaże miejsca uszkodzenia metodą odbiciową.
- Prosty tester okablowania zwykle sprawdza ciągłość żył, mapę par i ewentualnie długość metodami uproszczonymi; nie jest to pełny pomiar reflektometryczny toru.
- Miernik izolacji ocenia rezystancję izolacji wysokim napięciem pomiarowym; jest przydatny w ocenie stanu izolacji, ale nie realizuje reflektometrii.
Na egzaminie kluczowe jest skojarzenie słowa reflektometryczne z TDR i z funkcją lokalizacji nieciągłości wzdłuż przewodu, a nie z pomiarami podstawowych wielkości elektrycznych.
