Rezystancja izolacji to parametr opisujący, jak dobrze izolacja elektryczna oddziela części czynne (np. uzwojenia) od masy/rdzenia i od innych obwodów. W prądnicy obwód wzbudzenia (uzwojenie/układ doprowadzający prąd wzbudzenia) ma bezpośredni wpływ na wytworzenie pola magnetycznego, a jego uszkodzenie izolacji może prowadzić do:
- zwiększonych prądów upływu i lokalnego nagrzewania,
- zadziałań zabezpieczeń,
- przebicia do masy i poważnej awarii maszyny.
Dlatego w eksploatacji stosuje się kryteria minimalnej dopuszczalnej rezystancji izolacji. Pytanie jest sformułowane jako próg: "nie powinna być mniejsza od", czyli szukamy najniższej dopuszczalnej wartości granicznej w danych warunkach.

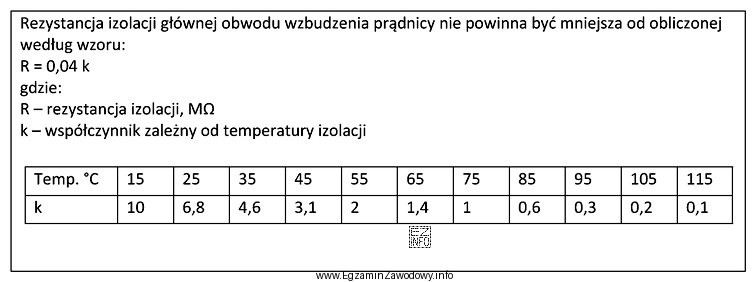

W treści podano temperaturę 55°C. To ważne, bo wynik pomiaru rezystancji izolacji silnie zależy od temperatury oraz stanu izolacji (wilgotność, zabrudzenie). W praktyce wymagania i sposoby przeliczeń/porównań do temperatury odniesienia są określane w dokumentacji ruchowej lub normach zakładowych. Przyjmujemy więc, że próg wskazany w pytaniu dotyczy właśnie warunku 55°C.
Odpowiedź "0,080 MΩ" jest poprawna, ponieważ odpowiada minimalnej wartości, poniżej której izolacja jest uznawana za niedostateczną w tym ujęciu zadania.
Pozostałe propozycje (0,184 MΩ, 0,272 MΩ, 0,400 MΩ) są wartościami wyższymi. Mogą wyglądać "bezpieczniej", ale nie odpowiadają na pytanie o dolną granicę. To typowa pułapka egzaminacyjna: mylenie wymogu minimalnego z "zalecaną jak największą" wartością.
Wskazówka egzaminacyjna: zawsze podkreśl w głowie zwrot "nie mniejsza od" (minimum) albo "nie większa od" (maksimum) i dopiero potem porównuj liczby oraz jednostkę (MΩ).
