Rezystancja izolacji jest parametrem opisującym stan dielektryka oddzielającego części czynne od masy oraz poszczególne obwody w maszynie elektrycznej. W prądnicach szczególnie istotna jest izolacja uzwojeń i obwodów wzbudzenia, ponieważ jej pogorszenie (np. przez zawilgocenie, zabrudzenie przewodzące, starzenie) zwiększa prądy upływu i ryzyko przebicia.

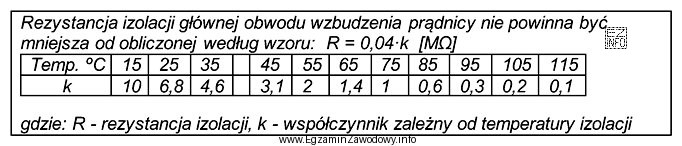

W zadaniu kluczowe jest poprawne zastosowanie warunku temperatury 15°C oraz tego, że chodzi o izolację główną obwodu wzbudzenia. Odpowiednią wartość minimalną odczytuje się z tabeli przypisanej do tej temperatury i tej części obwodu. Z danych tabelarycznych wynika, że wartość nie powinna być mniejsza od 400,0 kΩ.
Dlaczego pozostałe wartości są niepoprawne?
- 4,0 kΩ – jest o rząd wielkości mniejsze niż wymagane minimum. Taka wartość sugerowałaby bardzo zły stan izolacji (duże prądy upływu) i zwykle wymagałaby działań utrzymaniowych przed dopuszczeniem do pracy.
- 40,0 kΩ – również jest zaniżone (10×). To typowy błąd przestawienia przecinka lub pomylenia kolumn/wierszy tabeli.
- 0,4 kΩ – jest skrajnie małe w kontekście izolacji maszyn i odpowiada niemal zwarciu przez izolację; często wynika z nieuwagi w prefiksach lub odczytu nie tej wielkości.
Wskazówka egzaminacyjna: zawsze sprawdzaj jednostkę (kΩ) i temperaturę odniesienia w tabeli. W zadaniach z załącznikami najczęstsze pomyłki to wybór poprawnej liczby z niewłaściwego wiersza lub kolumny.
