Pomiar rezystancji izolacji instalacji 230/400 V wykonuje się miernikiem izolacji (megomomierzem). Zastosowanie napięcia znamionowego 500 V jest typowe dla sprawdzania obwodów niskiego napięcia i pozwala ocenić, czy izolacja przewodów nie jest zawilgocona, uszkodzona lub zestarzała.
Ocena "spełnia/nie spełnia" polega na porównaniu wyników z wymaganym minimalnym progiem rezystancji izolacji dla danego rodzaju instalacji i warunków pomiaru. W praktyce im większa rezystancja izolacji, tym lepszy stan izolacji (mniejsze prądy upływu).

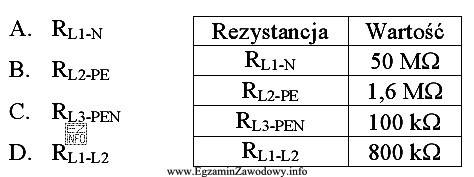

W przedstawionej tabeli (z ilustracji) wykazano wyniki dla kilku par przewodów. Odpowiedź "R_L3-PEN" jest poprawna, ponieważ to właśnie dla pary przewód fazowy L3 – przewód PEN uzyskano wartość, która nie osiąga wymaganego poziomu, czyli nie spełnia wymogów eksploatacyjnych.
Pozostałe odpowiedzi są błędne, bo odpowiadają pomiarom, których wartości w tabeli nie przekraczają kryterium "nie spełnia" (są równe lub wyższe od wymaganego minimum). Typowe pomyłki wynikają z wybierania "najmniejszej liczby" bez odniesienia do kryterium albo z mylenia znaczenia przewodu PEN (ochronno-neutralnego) i wnioskowania, że każdy wynik z udziałem PEN musi być automatycznie zły.
Na egzaminie warto pamiętać o trzech krokach: (1) sprawdź, jakie napięcie probiercze zastosowano, (2) ustal, jaki próg minimalny obowiązuje dla takiego pomiaru, (3) porównaj wszystkie wyniki z tabeli i wskaż ten, który nie spełnia kryterium.
