KWALIFIKACJA MEC8 - STYCZEŃ 2014



PYTANIE NR 12.

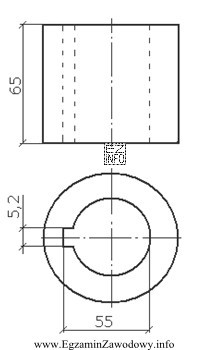

Rowek wpustowy w tulei przedstawionej na rysunku należy wykonać metodą
Ilustracja przedstawia techniczny rysunek tulei z rowkiem wpustowym, co jest typowe dla egzaminów zawodowych związanych z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rowek wpustowy w otworze tulei wykonuje się typowo metodą dłutowania, ponieważ pozwala kształtować wewnętrzne rowki o przekroju prostokątnym odpowiednim pod wpust. Toczenie służy głównie do powierzchni obrotowych, wiercenie wykonuje otwory, a frezowanie dotyczy najczęściej rowków na powierzchniach zewnętrznych.

Pełne wyjaśnienie:

Rowek wpustowy w tulei (czyli w otworze elementu) jest cechą, która ma zapewnić współpracę z wpustem i przeniesienie momentu między wałem a piastą/tuleją. Taki rowek ma zwykle kształt prostokątny i przebiega wzdłuż osi otworu.

Najbardziej typową metodą wykonania wewnętrznego rowka wpustowego jest dłutowanie. Proces ten umożliwia kształtowanie rowków wewnątrz otworów, ponieważ narzędzie wykonuje ruch posuwisto-zwrotny i stopniowo usuwa materiał, odwzorowując wymagany profil. W praktyce warsztatowej (zwłaszcza przy jednostkowej lub małoseryjnej obróbce) jest to często wybierana technologia dla tulei i piast.

Dlaczego pozostałe metody nie pasują:

  • Toczenie jest przeznaczone głównie do wytwarzania powierzchni obrotowych (walcowych, stożkowych, czołowych). Nie jest to typowa metoda wykonywania rowków wpustowych w otworze tulei.
  • Wiercenie wykonuje otwory o przekroju kołowym. Nie pozwala bezpośrednio uzyskać prostokątnego rowka wpustowego.
  • Frezowanie bardzo często stosuje się do rowków na powierzchniach zewnętrznych lub na płaszczyznach (np. rowek wpustowy na wale). Wykonanie rowka wewnętrznego jest możliwe tylko w szczególnych rozwiązaniach technologicznych i narzędziowych, ale w klasycznym ujęciu egzaminacyjnym dla tulei właściwym wyborem pozostaje dłutowanie.

Wskazówka egzaminacyjna: jeśli w pytaniu pojawia się rowek wpustowy w otworze (tuleja, piasta, sprzęgło), najczęściej chodzi o dłutowanie lub przeciąganie. Gdy rowek jest na wale, typowym skojarzeniem jest frezowanie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest rowek wpustowy w tulei?
Rowek wpustowy w tulei to podłużne wybranie wykonane w otworze elementu (tulei/piasty), w które wchodzi wpust. Jego zadaniem jest współpraca z rowkiem na wale i przenoszenie momentu obrotowego bez poślizgu między wałem a tuleją.
Dlaczego do rowka wpustowego w tulei wybiera się dłutowanie?
Dłutowanie dobrze nadaje się do wykonywania wewnętrznych rowków o prostokątnym profilu. Ruch posuwisto-zwrotny narzędzia pozwala skrawać materiał w otworze tulei i uzyskać kształt pasujący do wpustu, bez potrzeby skomplikowanych frezów wewnętrznych.
Jak odróżnić rowek wpustowy w tulei od rowka na wale na egzaminie?
Kluczowe jest słowo opisujące element: tuleja/piasta zwykle oznacza rowek w otworze (wewnętrzny), a wał – rowek na powierzchni zewnętrznej. To podpowiada dobór technologii: dla otworu częściej dłutowanie, dla wału częściej frezowanie.
Czy wierceniem da się wykonać rowek wpustowy?
Wiercenie służy do wykonywania otworów kołowych, więc nie tworzy bezpośrednio prostokątnego rowka wpustowego. Można wiercić otwory pomocnicze przy obróbce (np. odciążające), ale właściwy kształt rowka uzyskuje się inną metodą skrawania, np. dłutowaniem.
Dlaczego toczenie nie jest metodą wykonywania rowków wpustowych w tulei?
Toczenie jest obróbką powierzchni obrotowych (średnice, czoła, stożki) i nie jest typowym procesem do wykonywania wzdłużnych, prostokątnych rowków w otworze. Rowek wpustowy wymaga narzędzia i ruchu skrawania dostosowanych do wycinania płaskich ścianek rowka.
Czy frezowaniem można wykonać rowek wpustowy w tulei?
Frezowanie jest bardzo typowe dla rowków na zewnątrz (np. na wale). Rowek wewnętrzny w tulei da się wykonać tylko w szczególnych rozwiązaniach (narzędzia do obróbki wewnętrznej, odpowiednie mocowanie), ale w podstawowych zadaniach egzaminacyjnych standardową metodą dla tulei jest dłutowanie.
Jakie maszyny stosuje się do dłutowania rowków wpustowych?
Do dłutowania wykorzystuje się m.in. dłutownice (zwłaszcza do obróbki wewnętrznej) lub odpowiednie głowice dłutujące. W zależności od produkcji spotyka się też przeciągarki (przeciąganie), ale w pytaniach o "metodę" dla tulei najczęściej wskazuje się dłutowanie.
Co jest najczęstszą pomyłką przy doborze metody wykonania rowka wpustowego?
Najczęściej myli się miejsce wykonania rowka: wielu uczniów automatycznie wybiera frezowanie, bo kojarzy rowek z frezem. Trzeba sprawdzić, czy rowek jest w otworze tulei (wewnętrzny) czy na wale (zewnętrzny) i dopiero wtedy dobrać metodę.
Jakie znaczenie ma dokładność rowka wpustowego w tulei dla montażu?
Dokładność wymiarów i kształtu rowka wpływa na pasowanie wpustu, przenoszenie momentu i brak luzów. Zbyt luźny rowek powoduje stuki i zużycie, a zbyt ciasny utrudnia montaż lub może uszkodzić element. Dlatego dobór technologii musi zapewnić wymagane tolerancje.
Jak przygotować się do pytań o rowki wpustowe na egzaminie MEC.3?
Utrwal: rodzaje połączeń wpustowych, różnicę między rowkiem na wale i w piaście/tulei oraz typowe metody wykonania (frezowanie na wale, dłutowanie/przeciąganie w otworze). Ćwicz na rysunkach technicznych rozpoznawanie, gdzie znajduje się rowek i jaki ma profil.
info

Statystycznie 62% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że rowek wpustowy w otworze tulei wykonuje się typowo metodą dłutowania, ponieważ pozwala kształtować wewnętrzne rowki o przekroju prostokątnym odpowiednim pod wpust.

Materiały:

  • Podręczniki i skrypty z technologii mechanicznej (obróbka skrawaniem, podstawy doboru operacji)
  • Katalogi i instrukcje producentów narzędzi do dłutowania/przeciągania rowków wpustowych
  • Materiały dydaktyczne dotyczące połączeń wpustowych i pasowań (rysunek techniczny + technologia)
