Straty w miejscu połączenia dwóch włókien światłowodowych wynikają głównie z tego, jak skutecznie światło z rdzenia pierwszego włókna zostaje sprzężone do rdzenia drugiego. Gdy rdzenie nie są idealnie współosiowe, część energii "mija" drugi rdzeń i przechodzi do płaszcza albo promieniuje na zewnątrz, co zwiększa tłumienie połączenia.

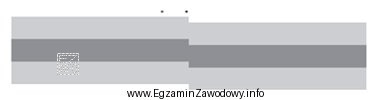

Odpowiedź "przesunięciem osiowym rdzeni" opisuje sytuację, w której osie rdzeni są równoległe, ale przesunięte względem siebie. Nawet niewielki offset powoduje spadek pokrycia rozkładów pola (modów) i wzrost strat wtrąceniowych, co jest jedną z najczęstszych przyczyn podwyższonego tłumienia w nieprawidłowo wykonanych spawach lub złączach.
Pozostałe odpowiedzi są niepoprawne w tym ujęciu, bo dotyczą innych, rozłącznych mechanizmów:
- "niedopasowaniem kątowym" dotyczy sytuacji, gdy końce włókien są ustawione pod kątem względem siebie (osie nie są równoległe). To także powoduje straty, ale jest innym błędem geometrycznym niż przesunięcie osiowe.
- "różnicą średnic rdzeni" oznacza niezgodność parametrów włókien (inne średnice/NA), co może ograniczać sprzężenie nawet przy idealnym ustawieniu mechanicznym. To problem doboru włókien, a nie ustawienia osi.
- "przerwą między płaszczyznami cięcia" (szczeliną) oznacza odstęp między czołami włókien. Taki odstęp zwiększa straty (rozbieżność wiązki, odbicia), ale nie jest tym samym co przesunięcie osi rdzeni.
W praktyce monter oceniając połączenie powinien rozróżniać: czy problemem jest geometria ustawienia (offset, kąt, szczelina), czy parametry włókien (np. niedopasowanie rdzeni). Takie rozpoznanie ułatwia dobór właściwej korekty: poprawa centrowania, ponowne przygotowanie czoła, zmiana ustawień spawarki lub dobór kompatybilnych włókien.
