W pytaniu trzeba rozpoznać dwie cechy światłowodu: (1) czy jest jednomodowy czy wielomodowy, oraz (2) czy ma profil współczynnika załamania skokowy czy gradientowy.

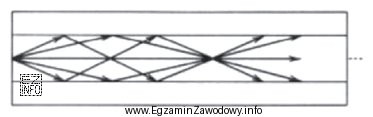

Odpowiedź "wielomodowym skokowym" jest właściwa, gdy na rysunku widać wiele promieni (wiele możliwych torów propagacji) poruszających się w rdzeniu i odbijających się na granicy rdzeń–płaszcz. W profilu skokowym współczynnik załamania zmienia się "skokowo" na granicy, dlatego promienie w przybliżeniu biegną po odcinkach prostych i ulegają odbiciom (klasyczny przebieg z "ząbkami"). Wielość kątów i torów oznacza, że światłowód dopuszcza wiele modów, czyli jest wielomodowy.
Dlaczego pozostałe opcje są błędne w takim rozpoznaniu?
- "Jednomodowym skokowym" – włókno jednomodowe prowadzi zasadniczo jeden mod, więc na schematach nie pokazuje się wielu wyraźnie różnych torów promieni; typowe jest "pojedyncze" prowadzenie energii w rdzeniu (często przedstawiane bardziej jako fala niż wiele promieni).
- "Wielomodowym gradientowym" – w profilu gradientowym współczynnik załamania zmienia się płynnie w rdzeniu, co powoduje zakrzywianie się torów promieni (promienie nie odbijają się ostro na granicy jak w profilu skokowym). Na typowych rysunkach widać raczej łagodne, wygięte trajektorie.
- "Jednomodowym gradientowym" – łączy dwie cechy, które w rysunkach rozpoznawczych zwykle nie pasują do obrazu wielu torów promieni; ponadto nacisk na gradient wiąże się z charakterystycznym "wygięciem" torów, a jednomodowość nie przejawia się mnogością ścieżek.
Wskazówka egzaminacyjna: najpierw oceń, czy rysunek pokazuje wiele różnych torów (to sugeruje wielomodowość). Potem sprawdź kształt torów: ostre odbicia i odcinki proste sugerują profil skokowy, a łagodne krzywe – profil gradientowy.
