KWALIFIKACJA INF2 + INF3 - CZERWIEC 2011



PYTANIE NR 1.

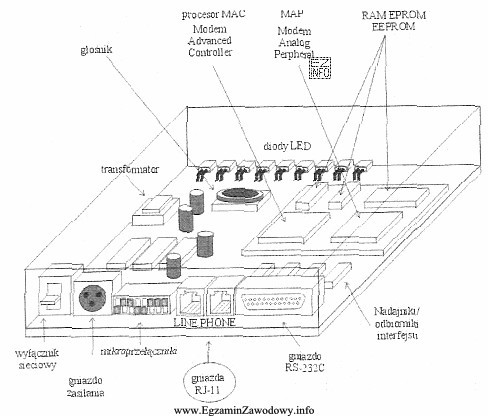

Rysunek przedstawia budowę
Ilustracja przedstawia schemat budowy modemu, co jest zgodne z pytaniem egzaminacyjnym dotyczącym kwalifikacji zawodowych
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "modemu", ponieważ na schemacie widać typowe elementy modemu dial-up: układy opisane jako MAC/MAP Modem, dwa gniazda RJ-11 (LINE i PHONE) dla linii telefonicznej oraz złącze RS-232C do komunikacji z komputerem. Router i switch mają zwykle porty Ethernet (RJ-45), a transceiver jest raczej modułem niż kompletnym urządzeniem.

Pełne wyjaśnienie:

Odpowiedź "modemu" wynika z jednoznacznych cech konstrukcyjnych pokazanych na rysunku. Modem (modulator-demodulator) to urządzenie, które realizuje konwersję sygnałów cyfrowych na analogowe i analogowych na cyfrowe, aby możliwa była transmisja danych po klasycznej linii telefonicznej.

Na schemacie widać elementy charakterystyczne dla modemów analogowych (dial-up):

  • Dwa gniazda RJ-11 opisane jako "LINE" i "PHONE" – "LINE" służy do podłączenia linii telefonicznej, a "PHONE" do dołączenia aparatu telefonicznego w trybie pass-through. To typowy układ dla modemów telefonicznych, a nie dla urządzeń sieci Ethernet.
  • Złącze "RS-232C" – klasyczny interfejs szeregowy, którym modem (urządzenie DCE) komunikował się z komputerem (DTE). Wraz z podpisem o nadajnikach/odbiornikach interfejsu wskazuje na transmisję szeregową, typową dla zewnętrznych modemów.
  • Układy opisane jako "procesor MAC Modem Advanced Controller" oraz "MAP Modem Analog Peripheral" – nazewnictwo i funkcje bloków (sterowanie, protokoły, modulacja/demodulacja) odpowiadają architekturze modemu.
  • Elementy towarzyszące, takie jak diody LED, transformator czy głośnik do odsłuchu sygnałów zestawiania połączenia (handshake), również pasują do klasycznego modemu.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "switcha" – przełącznik sieciowy pracuje w sieci Ethernet i ma przede wszystkim porty RJ-45 (czasem światłowód/SFP). Nie posiada typowo pary gniazd RJ-11 LINE/PHONE ani bloków modulacji/demodulacji dla linii telefonicznej.
  • "routera" – router również jest urządzeniem sieciowym. Może mieć różne interfejsy WAN/LAN, ale pokazany układ RJ-11 LINE/PHONE i klasyczne RS-232C z opisem funkcji modemu wskazują na transmisję telefoniczną, a nie na routing pakietów w Ethernet.
  • "transceivera" – transceiver to zwykle nadajnik-odbiornik (moduł/element toru), który może występować wewnątrz urządzeń, ale sam schemat przedstawia kompletne urządzenie z obudową, zasilaniem, wskaźnikami i pełnym zestawem bloków modemu.

Wskazówka egzaminacyjna: przy identyfikacji urządzeń w pierwszej kolejności sprawdzaj typ złączy i ich opisy. RJ-11 (telefon) i podpisy LINE/PHONE niemal zawsze kierują do urządzeń telekomunikacji analogowej, podczas gdy RJ-45 sugeruje Ethernet i urządzenia sieci komputerowych (switch/router).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest modem i do czego służy?
Modem (modulator-demodulator) to urządzenie, które zamienia sygnały cyfrowe na analogowe i odwrotnie, aby dane mogły być przesyłane po łączu o innej naturze, np. po klasycznej linii telefonicznej. W modemach dial-up umożliwiał połączenie komputera z Internetem przez sieć telefoniczną.
Jak rozpoznać modem dial-up na schemacie lub rysunku?
Szukaj typowych cech: złączy RJ-11 opisanych jako LINE i PHONE, interfejsu do komputera (często RS-232C) oraz bloków odpowiedzialnych za modulację/demodulację. Często występują też diody LED i głośnik do odsłuchu zestawiania połączenia.
Dlaczego złącza RJ-11 wskazują na modem, a nie router lub switch?
RJ-11 jest kojarzone głównie z telefonią analogową i podłączaniem linii telefonicznej. Modem dial-up pracuje na linii telefonicznej, więc używa RJ-11. Routery i switche w sieciach LAN korzystają zwykle z Ethernet, gdzie standardowym złączem jest RJ-45.
Co oznaczają napisy LINE i PHONE w modemie?
"LINE" to gniazdo do podłączenia linii telefonicznej (wejście z sieci). "PHONE" to gniazdo przelotowe do podłączenia aparatu telefonicznego, aby można było korzystać z telefonu w tej samej instalacji. To bardzo charakterystyczne dla modemów analogowych.
Co to jest RS-232C i czemu występuje w starszych modemach?
RS-232C to klasyczny interfejs komunikacji szeregowej między komputerem a urządzeniem zewnętrznym. W zewnętrznych modemach dial-up służył do wymiany danych i komend sterujących z komputerem. Obecność RS-232C na panelu urządzenia jest silną wskazówką, że to sprzęt telekomunikacyjny starszego typu.
Jaka jest różnica między modemem a routerem?
Modem realizuje warstwę fizyczną/dostępową: dopasowuje sygnał do medium (np. linii telefonicznej) i wykonuje modulację/demodulację. Router kieruje pakiety między sieciami (routinguje ruch). W praktyce nowoczesne urządzenia mogą łączyć funkcje, ale na rysunkach modem rozpoznasz po interfejsie linii (np. RJ-11).
Jaka jest różnica między modemem a switchem?
Switch (przełącznik) łączy urządzenia w sieci LAN i przekazuje ramki Ethernet między portami (zwykle RJ-45). Modem służy do transmisji przez inne medium (np. linię telefoniczną) i wykonuje modulację/demodulację. Jeśli widzisz RJ-11 LINE/PHONE, to bardziej modem niż switch.
Co to jest transceiver i dlaczego to nie to samo co modem?
Transceiver to nadajnik-odbiornik, czyli element toru komunikacyjnego (moduł lub blok funkcjonalny) odpowiedzialny za nadawanie i odbiór sygnałów. Modem jest kompletnym urządzeniem realizującym także protokoły i konwersję sygnału. Na rysunku kompletna obudowa, zasilanie i złącza użytkowe wskazują na urządzenie, nie sam moduł.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu portów RJ-11 i RJ-45?
Najczęściej myli się RJ-11 (telefonia) z RJ-45 (Ethernet), bo oba wyglądają podobnie. Na egzaminie warto zwracać uwagę na opisy przy gniazdach (np. LINE/PHONE) oraz kontekst urządzenia. RJ-45 typowo oznacza porty LAN/WAN w sprzęcie sieciowym.
Jak przygotować się do zadań z identyfikacji urządzeń na INF.7?
Ćwicz rozpoznawanie po złączach i opisach: RJ-11 vs RJ-45, RS-232, USB, porty światłowodowe. Ucz się też funkcji urządzeń: modem (modulacja), router (routing), switch (przełączanie). Na rysunkach szukaj elementów typowych: diody LED, oznaczenia LINE/PHONE, nazwy bloków.
info

To pytanie poprawnie rozwiązuje 56% zdających egzamin. średnie

Według specjalistów z branży: "Router i switch mają zwykle porty Ethernet (RJ-45), a transceiver jest raczej modułem niż kompletnym urządzeniem."

Źródła:

  • Wikipedia (EN): Modem — opis funkcji modulator-demodulator i zastosowań, https://en.wikipedia.org/wiki/Modem (dostęp: 2026-03-01)
  • Wikipedia (EN): Registered jack — RJ-11 (zastosowanie w telefonii), https://en.wikipedia.org/wiki/Registered_jack#RJ11 (dostęp: 2026-03-01)
  • Wikipedia (EN): RS-232 — charakterystyka interfejsu szeregowego, https://en.wikipedia.org/wiki/RS-232 (dostęp: 2026-03-01)

Materiały:

  • Podręczniki/kompendia z podstaw telekomunikacji (modulacja, demodulacja, DTE/DCE)
  • Materiały szkolne o interfejsach i okablowaniu (RJ-11, RJ-45, RS-232)
  • Dokumentacje i opisy klasycznych modemów analogowych (dial-up) – schematy blokowe
