Charakterystyka amplitudowa filtru pokazuje, jak zmienia się moduł transmitancji (czyli "ile sygnału przechodzi") w funkcji częstotliwości. Kluczowe jest rozróżnienie pasma przepustowego (duża amplituda/małe tłumienie) oraz pasma zaporowego (mała amplituda/duże tłumienie).

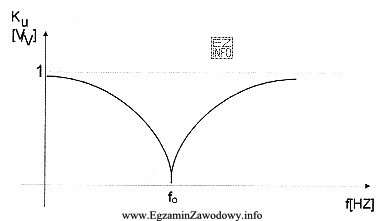

Odpowiedź "środkowozaporowego" jest właściwa wtedy, gdy na wykresie widać wyraźne tłumienie w środkowym zakresie częstotliwości, natomiast dla częstotliwości niższych i wyższych sygnał jest przenoszony lepiej. Taki filtr bywa nazywany "notch" (wycina wąskie pasmo) albo pasmowozaporowy.
Dlaczego pozostałe odpowiedzi nie pasują:
- "górnoprzepustowego" – taki filtr tłumi niskie częstotliwości i przepuszcza wysokie. Jego charakterystyka zwykle rośnie wraz z częstotliwością i nie ma "dołka" w środku pasma.
- "dolnoprzepustowego" – przepuszcza niskie częstotliwości, a tłumi wysokie. Charakterystyka zwykle maleje wraz z częstotliwością; nie występuje selektywne tłumienie tylko pośrodku.
- "środkowoprzepustowego" – przepuszcza pasmo środkowe (ma maksimum w środku), a tłumi niskie i wysokie. Jest więc "odwrotnością" środkowozaporowego pod względem kształtu: zamiast minimum w środku byłby szczyt.
Wskazówka egzaminacyjna: najpierw ustal, gdzie leży obszar najmniejszej amplitudy (zaporowy). Jeśli jest pośrodku, a boki są wyższe – to filtr środkowozaporowy. Jeśli pośrodku jest najwyżej – to środkowoprzepustowy.
