KWALIFIKACJA MOT2 - WRZESIEŃ 2014



PYTANIE NR 2.

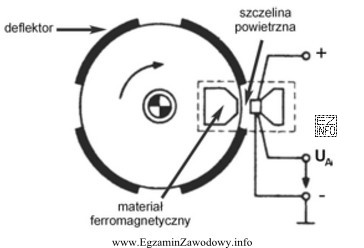

Rysunek przedstawia konstrukcję aparatu zapłonowego z czujnikiem
Rysunek przedstawia konstrukcję aparatu zapłonowego z czujnikiem
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na rysunku przedstawiono konstrukcję aparatu zapłonowego z czujnikiem, który wykorzystuje efekt Halla. Charakterystyczne dla tego typu czujnika jest umieszczenie półprzewodnika w szczelinie magnetycznej, przez który przepływa prąd. Obecność materiału ferromagnetycznego, który przesuwa się w pobliżu szczeliny, powoduje zmianę strumienia magnetycznego, co z kolei wpływa na napięcie Halla (UA). To napięcie jest wykorzystywane do sterowania aparatem zapłonowym.
