KWALIFIKACJA MEP3 - PAŹDZIERNIK 2016

PYTANIE NR 23.

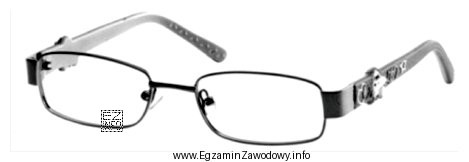

Rysunek przedstawia oprawę
Ilustracja przedstawia oprawki okularowe, które są najprawdopodobniej związane z zawodem technika optyka, w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Oprawa pełna ma obręcz otaczającą soczewkę na całym obwodzie, co zapewnia jej ciągłe podparcie i zamocowanie.
Oprawa półramkowa utrzymuje soczewkę tylko częściowo (zwykle z użyciem żyłki), a odpowiedzi o materiale (tworzywo, nietypowe materiały) nie opisują konstrukcji oprawy.

Pełne wyjaśnienie:

W podziale opraw okularowych kluczowe jest kryterium konstrukcyjne, czyli sposób, w jaki soczewka jest utrzymywana i zamocowana w oprawie. Dlatego poprawna identyfikacja oprawy na rysunku polega na ocenie, czy soczewka jest otoczona obręczą w całości, częściowo, czy w ogóle nie ma obręczy.

Odpowiedź "pełną." jest właściwa wtedy, gdy soczewka jest ujęta w zamkniętą obręcz biegnącą dookoła jej całego obwodu. Taka konstrukcja zwykle zwiększa odporność na uszkodzenia i ułatwia montaż typowych soczewek, ponieważ punkt podparcia jest ciągły na całym brzegu soczewki.

Odpowiedź "półramkową." jest błędna, jeśli na rysunku nie widać charakterystycznego mocowania częściowego (np. braku dolnej/górnej części obręczy i zastosowania elementu podtrzymującego, jak żyłka). W półramce soczewka nie jest zamknięta pełnym obwodem obręczy.

Odpowiedź "z tworzywa sztucznego." nie rozstrzyga typu konstrukcji. Oprawa pełna może być wykonana z tworzywa, metalu lub innych materiałów, ale materiał nie jest tym samym co kategoria pełna/półramkowa/bezramkowa. Wybór tej opcji to typowy błąd mylenia kryteriów klasyfikacji.

Odpowiedź "z nietypowych materiałów." również dotyczy materiału, a nie budowy oprawy. Nawet jeśli oprawa byłaby wykonana z nietypowego surowca, nadal mogłaby być oprawą pełną lub półramkową. Na egzaminie należy najpierw ustalić typ konstrukcyjny, a dopiero potem (jeśli pytanie tego wymaga) materiał wykonania.

Wskazówka egzaminacyjna: przy pytaniach o "oprawę pełną/półramkową" zawsze szukaj na rysunku ciągłości obręczy wokół soczewki, a nie koloru, faktury czy grubości elementów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Oprawa pełna to taka, w której soczewka jest otoczona obręczą na całym obwodzie. Dzięki temu soczewka ma ciągłe podparcie i zwykle jest łatwiejsza w montażu oraz bardziej odporna na poluzowanie niż konstrukcje częściowe.
Oprawę półramkową rozpoznasz po tym, że obręcz nie zamyka soczewki dookoła. Część krawędzi soczewki bywa utrzymywana przez element podtrzymujący (np. żyłkę) zamiast pełnej obręczy, więc kontur oprawy jest "otwarty".
"Z tworzywa sztucznego" opisuje materiał, a nie typ konstrukcji. Oprawa pełna i półramkowa mogą być wykonane zarówno z tworzywa, jak i z metalu. Jeśli pytanie dotyczy rodzaju oprawy, należy ocenić sposób mocowania soczewki, nie surowiec.
Najczęściej wyróżnia się oprawy: pełne (obręcz wokół całej soczewki), półramkowe (obręcz tylko częściowo) oraz bezramkowe (brak obręczy, soczewka mocowana elementami). Na egzaminie zwykle chodzi o tę klasyfikację konstrukcyjną.
Często bywa bardziej odporna mechanicznie, bo soczewka jest podparta dookoła. Trwałość zależy jednak też od jakości zawiasów, obręczy, śrub i sposobu użytkowania. Półramka może być solidna, ale jest bardziej wrażliwa na rozciągnięcie elementu podtrzymującego.
Typowe błędy to mylenie konstrukcji z materiałem (wybieranie "tworzywo"), sugerowanie się kolorem lub grubością linii rysunku oraz nieuwzględnianie ciągłości obręczy. Warto zawsze sprawdzić, czy soczewka jest zamknięta obręczą w 100% obwodu.
Bezramkowa (bez obręczy) oznacza, że soczewki nie są otoczone ramką. Zamiast tego mocuje się je zwykle za pomocą elementów montażowych (np. śrub) i nawierceń w soczewce. Wymaga to innej technologii wykonania niż oprawy pełne.
Oprawę pełną często wybiera się, gdy potrzebna jest większa stabilność soczewki, przy intensywnym użytkowaniu lub gdy konstrukcja częściowa byłaby ryzykowna. W praktyce ułatwia też montaż typowych soczewek, bo obręcz zapewnia stałe podparcie na brzegu.
Konstrukcja odpowiada na pytanie "jak soczewka jest utrzymywana?" (pełna/półramkowa/bezramkowa). Materiał odpowiada na pytanie "z czego wykonano elementy?" (metal/tworzywo/tytan itp.). Jeśli w odpowiedziach mieszają się te dwie kategorie, wybieraj tę zgodną z treścią pytania.
Ćwicz rozpoznawanie opraw na zdjęciach i rysunkach: zaznaczaj, czy obręcz zamyka soczewkę w całości, częściowo czy wcale. Utrwal słownictwo (pełna, półramkowa, bezramkowa) i kojarz je z cechami montażu soczewki, nie z kolorem lub materiałem.
info

To pytanie poprawnie rozwiązuje 71% zdających egzamin. średnio łatwe

Specjaliści zwracają uwagę: "Oprawa pełna ma obręcz otaczającą soczewkę na całym obwodzie, co zapewnia jej ciągłe podparcie i zamocowanie."

Materiały:

  • Materiały dydaktyczne z pracowni optycznej dotyczące budowy i rodzajów opraw
  • Karty katalogowe producentów opraw (podział na pełne/półramkowe/bezramkowe)
  • Notatki/rysunki poglądowe: schematy mocowania soczewek w różnych konstrukcjach opraw
