KWALIFIKACJA INF9 - STYCZEŃ 2015



PYTANIE NR 1.

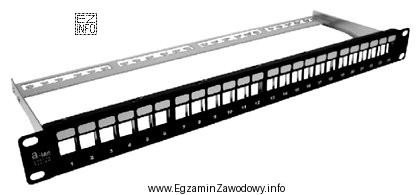

Rysunek przedstawia panel krosowy modularny
Ilustracja przedstawia panel krosowy modularny, który jest używany w telekomunikacji do organizacji i zarządzania kablami
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "24P — niewyposażony.", ponieważ na froncie panelu widać numerację portów od 1 do 24 (czyli 24 porty), a prostokątne/kwadratowe otwory są puste, bez włożonych modułów i gniazd RJ45. To cecha panelu modularnego niewyposażonego pod keystone.
Wersja wyposażona miałaby już zamontowane złącza.

Pełne wyjaśnienie:

Odpowiedź "24P — niewyposażony." wynika bezpośrednio z dwóch cech rozpoznawczych widocznych na panelu modularnym.

  • Liczba portów (24P): na listwie opisowej/numerycznej widać numerację od 1 do 24 (zwykle w sekwencjach 1–8, 9–16, 17–24). Taka numeracja odpowiada panelowi o 24 portach, określanemu skrótem 24P.
  • Wyposażenie (niewyposażony): otwory na froncie są puste – nie ma w nich osadzonych wkładek z gniazdami (np. RJ45). W panelach modularnych niewyposażonych producent dostarcza metalową obudowę z wycięciami (slotami) pod moduły typu keystone, które dobiera i montuje się osobno. W panelu wyposażonym na froncie byłyby widoczne gotowe porty (złącza) zamontowane fabrycznie.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "24P — wyposażony." jest błędne, bo wersja wyposażona ma już zamontowane gniazda w każdym porcie, a tutaj widać puste sloty przeznaczone do doposażenia.
  • "12P — niewyposażony." jest błędne, bo 12-portowy panel ma numerację 1–12 (lub 12 otworów). Na ilustracji numeracja dochodzi do 24, co wskazuje na 24 porty.
  • "12P — wyposażony." jest podwójnie błędne: nie zgadza się ani liczba portów (widoczne 1–24), ani cecha wyposażenia (brak zamontowanych gniazd).

Wskazówka egzaminacyjna: w zadaniach z rozpoznawania patch paneli najpierw potwierdź liczbę portów po numeracji, a dopiero potem sprawdź, czy w slotach są zamontowane moduły (wyposażony) czy są puste (niewyposażony). To ogranicza pomyłki wynikające z szybkiego "liczenia na oko".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza oznaczenie 24P na panelu krosowym?
Oznaczenie 24P zwykle oznacza, że panel ma 24 porty na froncie. W praktyce potwierdza się to po numeracji (1–24) lub liczbie slotów/gniazd. To pomaga dobrać panel do liczby torów kablowych, które chcesz zakończyć w szafie 19 cali.
Jak rozpoznać panel krosowy niewyposażony na zdjęciu?
Panel niewyposażony ma na froncie puste sloty (wycięcia) bez widocznych gniazd, np. RJ45. To miejsce na moduły keystone, które montuje się osobno. W panelu wyposażonym widać gotowe porty/gniazda w każdym miejscu.
Dlaczego panel modularny bywa lepszy niż panel z fabrycznymi gniazdami?
Panel modularny daje elastyczność: możesz włożyć różne typy modułów (np. RJ45, światłowodowe) i mieszać je w jednej listwie. Ułatwia też serwis i wymianę pojedynczego portu. Minusem bywa dłuższy montaż i konieczność dokupienia modułów.
Czy pusty slot w panelu oznacza uszkodzenie?
Nie zawsze. W panelach niewyposażonych puste otwory są normalne i służą do montażu modułów keystone. Błąd polega na traktowaniu braku wkładek jako wady. Uszkodzenie podejrzewaj dopiero, gdy są wyłamane zaczepy, deformacje lub brak możliwości pewnego osadzenia modułu.
Jakie są typowe moduły montowane w panelu niewyposażonym?
Najczęściej stosuje się moduły keystone RJ45 do skrętki. W zależności od systemu można też spotkać moduły światłowodowe, złącza innych standardów lub elementy specjalne. Dobór zależy od projektu instalacji i wymaganego interfejsu na froncie szafy.
Jak na egzaminie szybko policzyć liczbę portów na panelu krosowym?
Najszybciej sprawdź numerację nadrukowaną pod portami: jeśli kończy się na 24, to panel jest 24-portowy; jeśli na 12, to 12-portowy. Gdy numeracji nie widać, policz fizyczne otwory w jednym rzędzie. Unikaj "szacowania" na oko, bo to częsta przyczyna pomyłek.
Kiedy stosuje się panel wyposażony zamiast niewyposażonego?
Panel wyposażony wybiera się, gdy zależy na szybkim wdrożeniu i gotowych portach (mniej elementów do kompletowania). Sprawdza się w standardowych instalacjach, gdzie wszystkie porty mają ten sam typ (np. RJ45). Panel niewyposażony jest korzystny przy mieszaniu różnych złączy lub etapowaniu zakupów.
Co to jest moduł keystone w okablowaniu strukturalnym?
Keystone to moduł (wkładka) montowany w panelu lub gnieździe, który tworzy konkretny port (np. RJ45). Dzięki standaryzowanemu kształtowi można go łatwo wymieniać i stosować w różnych ramkach/panelach. Zwykle przewody zakańcza się z tyłu na złączach IDC (punchdown).
Jakie błędy najczęściej popełnia się przy rozpoznawaniu patch paneli?
Typowe pomyłki to: mylenie panelu niewyposażonego z uszkodzonym, błędne zliczanie portów w panelach wielorzędowych oraz automatyczne założenie, że każdy panel modularny jest niewyposażony. Pomaga zasada: najpierw numeracja/ilość portów, potem obecność wkładek (gniazd).
Czy panel krosowy ma związek z portami w switchu?
Panel krosowy to element pasywnej infrastruktury (zakończenie kabli), a switch to urządzenie aktywne. Nie należy mylić "portów" panelu (fizycznych zakończeń kabli) z portami switcha (interfejsami sieciowymi). Łączy się je patchcordami zgodnie z potrzebą konfiguracji.
info

Około 64% zdających odpowiada poprawnie na to pytanie. średnie

Według specjalistów z branży: "To cecha panelu modularnego niewyposażonego pod keystone.Wersja wyposażona miałaby już zamontowane złącza."

Źródła:

  • ISO/IEC 11801 (Generic cabling for customer premises) – opis elementów systemu okablowania strukturalnego i terminologii (patch panel/panel krosowy)
  • ANSI/TIA-568 (Telecommunications Cabling Standard) – ogólne zasady okablowania strukturalnego i elementy infrastruktury pasywnej (patch panels)
  • Fluke Networks Knowledge Base: "Patch panel vs. keystone jacks / modular patch panels" (opis różnic paneli wyposażonych i niewyposażonych) – https://www.flukenetworks.com/knowledge-base (dostęp: 02.03.2026)

Materiały:

  • Dokumentacja producentów paneli krosowych (karty katalogowe, instrukcje montażu)
  • Materiały szkoleniowe z okablowania strukturalnego (patch panel, keystone, rack 19")
  • Normy i standardy okablowania strukturalnego omawiające terminologię i elementy systemu
