KWALIFIKACJA ELE2 - CZERWIEC 2014 (test 3)

Wyjaśnienie poprawnej odpowiedzi:

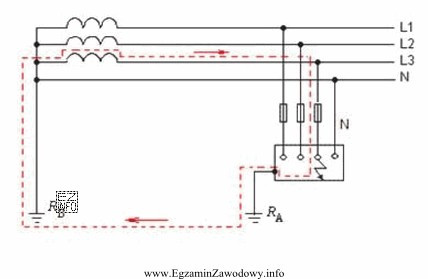

Rysunek przedstawia układ sieci TT. W tym systemie punkt neutralny źródła zasilania jest bezpośrednio uziemiony, a części przewodzące dostępne instalacji są połączone z uziemieniem ochronnym, niezależnym od uziemienia źródła. Charakterystyczne dla tego układu jest to, że przewód neutralny N i przewody fazowe L1, L2, L3 są wyprowadzone oddzielnie, a uziemienie ochronne (R_A) jest niezależne od uziemienia roboczego źródła (R_B). Pętla zwarciowa w tym układzie obejmuje przewód fazowy, odbiornik, uziemienie ochronne (R_A), ziemię i uziemienie źródła (R_B). Taka konfiguracja zapewnia skuteczną ochronę przeciwporażeniową poprzez szybkie wyłączenie zasilania w przypadku zwarcia.
