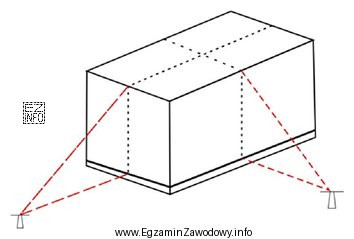

W geodezyjnej obsłudze budowy osie konstrukcyjne można przenosić i odtwarzać różnymi metodami tyczenia. Metoda przecięć kierunków polega na tym, że położenie szukanego punktu (np. punktu osi) otrzymuje się jako przecięcie dwóch (lub więcej) kierunków wyznaczonych z różnych stanowisk instrumentu. Charakterystyczne jest to, że na schemacie widoczne są linie kierunków/celowania, które przecinają się w punkcie wyznaczanym.
Odpowiedź "przecięć kierunków" jest więc właściwa wtedy, gdy rysunek pokazuje dwie linie wyznaczone z odrębnych punktów nawiązania lub stanowisk, a wynik (oś/punkt osi) wynika z ich przecięcia.
Dlaczego pozostałe odpowiedzi nie pasują do takiego schematu:
- "biegunową" wybiera się, gdy punkt wyznacza się z jednego stanowiska przez kierunek i odległość (promień). Na typowym rysunku metody biegunowej kluczowa jest odległość od stanowiska, a nie przecięcie dwóch niezależnych kierunków.
- "ortogonalną" dotyczy wyznaczania punktu przez dwa domiary prostokątne (prostopadłe) od osi/linij bazowych. Na rysunku zwykle widoczne są kąty proste i odcięte/ rzędne w układzie prostokątnym.
- "stałej prostej" odnosi się do sytuacji, gdy punkt/linia jest wyznaczana w odniesieniu do wcześniej ustalonej prostej (linii bazowej), a nie jako przecięcie dwóch kierunków.
Wskazówka egzaminacyjna: jeśli na schemacie widzisz dwa celowania z różnych punktów i punkt wynika z ich skrzyżowania, myśl o przecięciach kierunków. Jeśli widzisz jeden punkt stanowiska i "promień" z odległością – to częściej metoda biegunowa. Jeśli dominują prostopadłe domiary – ortogonalna.
