W schematach blokowych typ bloku rozpoznaje się przede wszystkim po kształcie, a nie po samym tekście w środku. To ważne, bo na egzaminie często trzeba nie tylko wskazać typ symbolu, ale też policzyć jego wystąpienia.

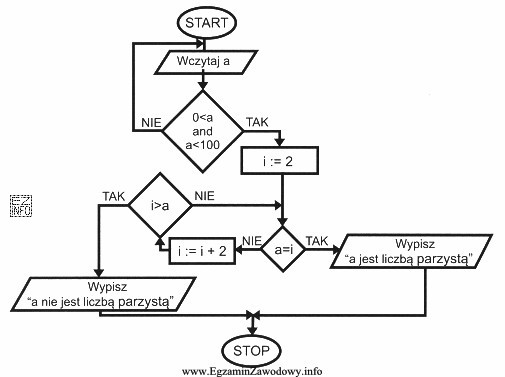

Blok operacyjny ma zwykle kształt prostokąta i oznacza wykonanie czynności, np. przypisanie wartości zmiennej lub obliczenie. Na przedstawionym schemacie dwa prostokąty zawierają operacje: "i := 2" (inicjalizacja) oraz "i := i + 2" (modyfikacja wartości). Ponieważ takich bloków jest dokładnie dwa, odpowiedź "operacyjne" pasuje do warunku z pytania.
Dlaczego pozostałe odpowiedzi nie pasują?
- "decyzyjne" – bloki decyzyjne mają kształt rombu i zawierają warunek z rozgałęzieniem (np. ścieżki TAK/NIE). Na rysunku rombów jest więcej niż dwa, więc ta odpowiedź nie spełnia kryterium liczby wystąpień.
- "warunkowe" – w praktyce to określenie jest używane jako synonim bloków decyzyjnych (również romb). Skoro rombów jest kilka, a nie dwa, ta odpowiedź również odpada.
- "wprowadzania danych" – wprowadzanie (i ogólnie wejście/wyjście) oznacza się równoległobokiem. Na schemacie występuje blok "Wczytaj a", ale są też inne bloki I/O typu "Wypisz ...", więc łącznie równoległoboków jest więcej niż dwa.
Wskazówka egzaminacyjna: gdy pytanie mówi o liczbie wystąpień, najpierw policz kształty (prostokąty/romby/równoległoboki/owale), a dopiero potem dobierz nazwę symbolu do kształtu.
