KWALIFIKACJA INF1 - STYCZEŃ 2015



PYTANIE NR 21.

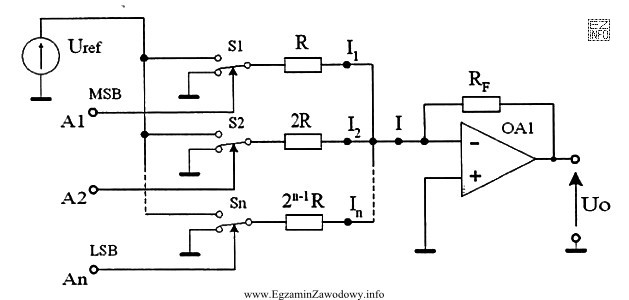

Rysunek przedstawia schemat blokowy przetwornika
Rysunek przedstawia schemat blokowy przetwornika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat przedstawia przetwornik cyfrowo-analogowy (c/a) z rezystorami wagowymi. Widać to po obecności rezystorów o różnych wartościach, które są połączone z przełącznikami sterowanymi sygnałami cyfrowymi. Wzmacniacz operacyjny na wyjściu sumuje prądy płynące przez rezystory, co daje wynikowy sygnał analogowy. Taki układ jest typowy dla przetworników c/a z rezystorami wagowymi.
