KWALIFIKACJA INF2 + INF3 - CZERWIEC 2011

Wyjaśnienie poprawnej odpowiedzi:

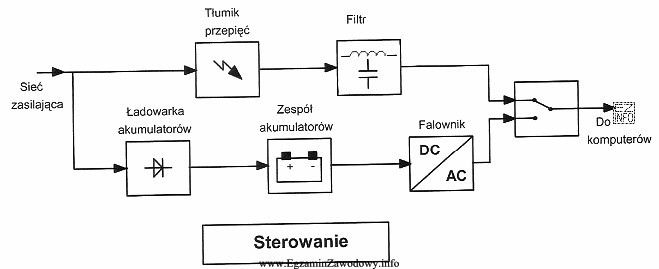

Schemat blokowy przedstawia system zasilania awaryjnego, czyli UPS (Uninterruptible Power Supply). Widzimy na nim elementy typowe dla UPS, takie jak: sieć zasilająca, ładowarka akumulatorów, zespół akumulatorów, falownik (konwertujący prąd stały DC na prąd przemienny AC) oraz filtr i tłumik przepięć. System sterowania monitoruje pracę urządzenia i przełącza na zasilanie akumulatorowe w przypadku zaniku zasilania sieciowego.
