KWALIFIKACJA ELE6 + ELE7 - WRZESIEŃ 2015



PYTANIE NR 36.

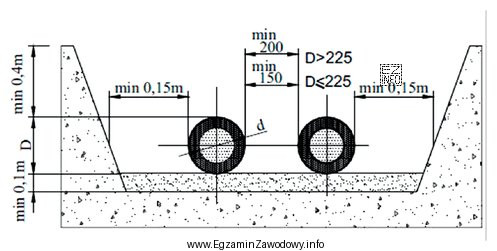

Rysunek przedstawia sposób układania rur ciepłowniczych w wykopie. Ile powinna wynosić minimalna grubość warstwy zasypki, mierząc od najwyższego punktu odgałęzienia rurociągu do powierzchni gruntu?
Ilustracja przedstawia schematyczny rysunek techniczny układu rur ciepłowniczych w wykopie.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Minimalna grubość zasypki mierzona od najwyższego punktu odgałęzienia do powierzchni terenu powinna zapewniać ochronę rurociągu przed obciążeniami i uszkodzeniami w trakcie eksploatacji oraz robót ziemnych. Wartość 40 cm spełnia warunek minimum, a 10 cm jest zbyt małe, natomiast 150 cm i 225 cm nie dotyczą minimalnego przykrycia.

Pełne wyjaśnienie:

Pytanie dotyczy minimalnej grubości warstwy zasypki (przykrycia gruntem) licznej pionowo od najwyższego punktu odgałęzienia rurociągu do powierzchni gruntu. Kluczowe jest zauważenie, że punkt odniesienia nie jest dnem wykopu ani osią rury, tylko najwyżej położonym elementem odgałęzienia. To on wyznacza, jak mało gruntu może pozostać nad instalacją.

Odpowiedź "40 cm" jest poprawna, ponieważ odpowiada wymaganemu minimum przykrycia, które ma zapewnić m.in. ochronę mechaniczną przewodu po zasypaniu i po zagęszczeniu gruntu oraz zmniejszyć ryzyko przypadkowego uszkodzenia podczas prac na terenie.

  • Odpowiedź "10 cm" jest błędna: tak cienka warstwa gruntu nad najwyższym punktem odgałęzienia nie zapewnia wystarczającej osłony i w praktyce zwiększa ryzyko uszkodzeń w trakcie eksploatacji terenu.
  • Odpowiedź "150 cm" jest błędna: to wartość znacznie większa od typowego wymaganego minimum; mogłaby odnosić się do innych sytuacji projektowych (np. innych warunków posadowienia lub obciążeń), ale nie do minimalnej grubości w tym ujęciu.
  • Odpowiedź "225 cm" jest błędna: jest skrajnie duża jak na pytanie o minimum; wybór takiej liczby bywa skutkiem heurystyki "im więcej, tym lepiej", ale nie wynika z definicji minimalnego przykrycia.

Wskazówka egzaminacyjna: zawsze podkreśl w treści dwa elementy: "minimalna" oraz "od najwyższego punktu odgałęzienia". Wielu zdających automatycznie odnosi pomiar do osi rury albo do dna wykopu, co prowadzi do wyboru zbyt małej lub zbyt dużej wartości.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza grubość zasypki nad rurociągiem ciepłowniczym?
To pionowa warstwa gruntu (po zasypaniu i zwykle po zagęszczeniu) znajdująca się nad najwyższym elementem rurociągu. Jej zadaniem jest ochrona przewodu przed uszkodzeniami mechanicznymi oraz wpływem obciążeń od terenu i ewentualnego ruchu.
Jak mierzyć odległość od najwyższego punktu odgałęzienia do terenu?
Mierzy się ją pionowo: od najwyżej położonej części odgałęzienia (np. górnej krawędzi elementu) do docelowego poziomu powierzchni gruntu. Nie należy mierzyć od osi rury ani od dna wykopu, bo to inny wymiar.
Dlaczego w pytaniu liczy się najwyższy punkt odgałęzienia, a nie rura główna?
Odgałęzienie może wystawać wyżej niż rura główna, więc to ono staje się "najpłycej położonym" elementem instalacji. Minimalne przykrycie musi chronić cały układ, a nie tylko odcinek prosty, dlatego punkt krytyczny wyznacza odgałęzienie.
Czy minimalna zasypka zależy od rodzaju gruntu i obciążeń terenu?
Tak, w praktyce wymagania projektowe mogą zależeć od warunków gruntowych, odwodnienia, sposobu zagęszczania oraz obciążeń (np. teren zielony vs. dojazd). Na egzaminie zwykle sprawdza się wartość minimalną przyjętą w typowych wytycznych dla danego rozwiązania.
Jakie błędy najczęściej popełnia się przy pytaniach o zasypkę rurociągu?
Najczęstsze pomyłki to: mylenie zasypki z całkowitą głębokością ułożenia, nieuwzględnienie "najwyższego punktu" (liczenie od osi rury), oraz wybieranie skrajnych wartości "na oko". Pomaga narysowanie prostego przekroju i zaznaczenie punktu pomiaru.
Czy 10 cm zasypki może być kiedykolwiek wystarczające nad rurociągiem?
W kontekście minimalnego przykrycia do poziomu terenu taka wartość jest zwykle zbyt mała, bo nie daje ochrony przed uszkodzeniami i obciążeniami. Cienkie warstwy (rzędu centymetrów) mogą dotyczyć co najwyżej warstw ochronnych przy obsypce, ale to nie to samo co przykrycie do terenu.
Kiedy wybiera się większe przykrycie niż minimalne nad siecią ciepłowniczą?
Gdy teren będzie obciążany ruchem pojazdów, gdy występują kolizje z inną infrastrukturą, przy niwelacji terenu lub gdy wymaga tego technologia zagęszczania. Wtedy projekt może przewidzieć większą miąższość warstw, ale to decyzja wynikająca z dokumentacji i warunków lokalnych.
Jak zasypka i zagęszczenie wpływają na bezpieczeństwo rurociągu?
Prawidłowa zasypka i jej zagęszczenie stabilizują rurociąg, ograniczają osiadania i zmniejszają ryzyko punktowych nacisków na przewód. Zbyt mała grubość przykrycia lub złe zagęszczenie zwiększają ryzyko uszkodzeń podczas eksploatacji terenu i przyszłych prac ziemnych.
Jak odróżnić zasypkę od podsypki przy układaniu rur w wykopie?
Podsypka to warstwa pod rurą (na dnie wykopu), która tworzy równomierne podparcie. Zasypka to grunt nakładany nad rurą i elementami (w tym odgałęzieniami), aż do poziomu terenu. W pytaniach egzaminacyjnych liczy się, z której strony rury mierzony jest wymiar.
Jak przygotować się do pytań o układanie rur ciepłowniczych w wykopie?
Ucz się na przekrojach wykopu: zaznaczaj oś rury, najwyższy punkt elementów, warstwy obsypki/zasypki i poziom terenu. Trenuj czytanie rysunków i opisu technologii robót ziemnych. Na egzaminie najważniejsze jest poprawne rozpoznanie punktu odniesienia pomiaru.
info

To pytanie poprawnie rozwiązuje 49% zdających egzamin. trudne

Eksperci podkreślają: "Wartość 40 cm spełnia warunek minimum, a 10 cm jest zbyt małe, natomiast 150 cm i 225 cm nie dotyczą minimalnego przykrycia."

Materiały:

  • Instrukcje montażu producentów rur/systemów ciepłowniczych (część: ułożenie w wykopie i zasyp)
  • Podręczniki/opracowania z zakresu sieci i węzłów ciepłowniczych dla technika energetyka
  • Materiały dydaktyczne dotyczące robót ziemnych i zagęszczania zasypek przy rurociągach
