W instalacji kotła energetycznego występuje kilka grup urządzeń pomocniczych, które łatwo pomylić, jeśli patrzy się tylko na ogólny "przemysłowy" wygląd urządzenia. Kluczowe jest przypisanie elementu do węzła technologicznego i do funkcji procesu.

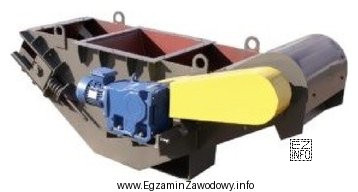

Odpowiedź "Odżużlacz." jest właściwa, ponieważ odżużlacz służy do mechanicznego odbioru i transportu żużla (oraz cięższych produktów spalania) z rejonu paleniska kotła do dalszej części układu gospodarki żużlowej/popiołowej. W praktyce technicznej rozpoznaje się go po tym, że jest związany z dolną częścią kotła i ciągiem odprowadzania żużla, a nie z przewodami spalin o dużej objętości.
Dlaczego pozostałe odpowiedzi są nieprawidłowe:
- "Elektrofiltr." to urządzenie do oczyszczania spalin z pyłów. Pracuje w torze spalin, zwykle za podgrzewaczami/ekonomizerem i przed kominem lub kolejnym stopniem oczyszczania. Jego rola to wychwytywanie cząstek pyłu z gazu, a nie odbiór żużla z paleniska.
- "Młyn węglowy." należy do układu przygotowania paliwa (rozdrobnienie i suszenie/transport miału węglowego). Jest elementem gospodarki paliwowej, przed podaniem paliwa do paleniska, więc funkcjonalnie znajduje się "przed kotłem" w sensie procesu spalania.
- "Kruszarka młotkowa." jest maszyną do rozdrabniania materiału (np. węgla, kamienia, żużla w innych zastosowaniach), ale w typowym skojarzeniu egzaminacyjnym dotyczy przygotowania paliwa. Nie jest urządzeniem przeznaczonym specyficznie do odbioru żużla z kotła (co jest rolą odżużlacza w układzie kotłowym).
Wskazówka egzaminacyjna: gdy masz do wyboru urządzenia z różnych węzłów (paliwo–kocioł–spaliny), najpierw odpowiedz sobie, czy rysunek dotyczy paliwa, spalin czy żużla/popiołu. Dopiero potem dopasuj nazwę urządzenia do tego obszaru.
