KWALIFIKACJA ELE2 - WRZESIEŃ 2014 (test 2)

PYTANIE NR 27.

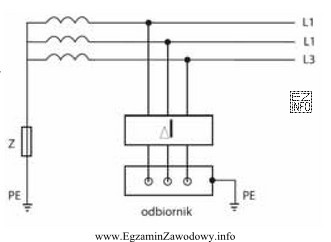

Rysunek przedstawia sposób zainstalowania urządzenia ochronnego różnicowoprądowego w sieci typu
Ilustracja przedstawia schemat instalacji elektrycznej z urządzeniem ochronnym różnicowoprądowym w sieci typu IT.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Układ IT rozpoznaje się po tym, że punkt neutralny źródła nie jest bezpośrednio uziemiony (jest izolowany od ziemi lub połączony przez impedancję), a przewód ochronny PE jest uziemiony lokalnie. Schemat podłączenia RCD i sposób prowadzenia PE/N na rysunku odpowiada właśnie takiej konfiguracji.

Pełne wyjaśnienie:

W układach sieci niskiego napięcia (IT, TT oraz TN) kluczową cechą rozróżniającą jest sposób powiązania punktu neutralnego źródła z ziemią oraz to, jak w instalacji prowadzi się przewody ochronne i neutralne. Wyłącznik różnicowoprądowy (RCD) mierzy różnicę prądów w przewodach czynnych (np. L i N). Gdy pojawi się prąd upływu do ziemi (np. przez uszkodzoną izolację lub dotyk pośredni), suma prądów nie jest równa zeru i RCD może zadziałać.

Odpowiedź "IT" jest właściwa, gdy schemat wskazuje, że punkt neutralny transformatora/źródła nie jest uziemiony wprost (jest izolowany od ziemi albo połączony przez element o dużej impedancji), natomiast ochrona realizowana jest przez lokalne uziemienie przewodów ochronnych i części przewodzących dostępnych. Taki układ jest charakterystyczny dla sieci IT, w których pierwszy doziemny stan uszkodzenia nie musi powodować natychmiastowego samoczynnego wyłączenia zasilania, a ważną rolę odgrywa kontrola stanu izolacji i właściwe wykonanie połączeń ochronnych.

Odpowiedzi niepoprawne wynikają zwykle z mylenia cech uziemienia i przewodów:

  • "TN-S" dotyczy układu, w którym punkt neutralny źródła jest uziemiony, a przewody PE i N są prowadzone oddzielnie na całej długości instalacji. Jeśli rysunek nie pokazuje uziemionego neutralnego po stronie źródła, nie jest to TN-S.
  • "TT" oznacza uziemiony punkt neutralny źródła oraz niezależne, lokalne uziemienie odbiorcy. Tu typowe jest, że prądy uszkodzeniowe w dużej mierze płyną przez ziemię, a RCD często jest podstawowym środkiem ochrony. Jeśli jednak schemat wskazuje izolowany neutralny (cecha IT), to nie jest TT.
  • "TN-C-S" to układ mieszany, w którym część instalacji ma przewód PEN (wspólny ochronno-neutralny), a następnie następuje rozdział na PE i N. Jeżeli na rysunku nie ma odcinka z PEN lub nie widać rozdziału PEN na PE i N, nie ma podstaw do wyboru TN-C-S.

Na egzaminie warto zawsze sprawdzać dwa elementy: (1) czy neutralny punkt źródła jest uziemiony, (2) czy w instalacji występuje PEN oraz gdzie (i czy) jest rozdział na PE i N. To zwykle najszybciej odróżnia IT od TT i od odmian TN.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Układ IT to sieć, w której punkt neutralny źródła jest izolowany od ziemi lub połączony z ziemią przez dużą impedancję, a części przewodzące dostępne są uziemione lokalnie. Dzięki temu pierwszy doziemny stan uszkodzenia zwykle nie powoduje natychmiastowego wyłączenia, ale wymaga wykrycia i usunięcia.
Najpierw sprawdź, czy punkt neutralny źródła jest uziemiony. Jeśli nie widać bezpośredniego uziemienia neutralnego (lub jest przez impedancję), to wskazuje na IT. W TN neutralny jest uziemiony, a przewody ochronne są powiązane z uziemieniem źródła; w TT odbiorca ma własne uziemienie niezależne.
W IT prąd pierwszego doziemienia może być ograniczony (neutralny izolowany), więc nie zawsze powstaje warunek do szybkiego zadziałania zabezpieczeń nadprądowych. Dlatego duże znaczenie ma poprawne uziemienie części dostępnych oraz wykrywanie uszkodzeń izolacji, a dobór RCD zależy od rozwiązania konkretnej instalacji.
RCD porównuje prądy płynące przewodami czynnymi (np. L i N). Gdy część prądu "ucieka" do ziemi (upływ), suma prądów przestaje się zgadzać i aparat może zadziałać. RCD nie chroni przed przeciążeniem – do tego służą zabezpieczenia nadprądowe.
TN-S jest typowy w wielu instalacjach budynkowych, gdy od początku prowadzi się oddzielnie PE i N, a neutralny punkt źródła jest uziemiony. Jeśli na schemacie wyraźnie widać uziemiony punkt neutralny oraz osobne PE i N w całej instalacji, to bardziej pasuje TN-S niż IT.
Tak. W TN-C-S część sieci ma przewód PEN (wspólny ochronno-neutralny), a w pewnym miejscu następuje rozdział na oddzielne przewody PE i N. Na schemacie często widać punkt rozdziału oraz dalsze osobne prowadzenie PE i N. Brak takiego odcinka zwykle wyklucza TN-C-S.
Najczęściej myli się litery skrótów (IT/TT/TN) i wybiera "najpopularniejsze" TN bez analizy uziemienia neutralnego. Częsty jest też błąd polegający na szukaniu samego symbolu RCD zamiast sprawdzenia, gdzie jest PE, gdzie jest N i czy występuje PEN oraz uziemienie po stronie źródła.
Obecność RCD nie przesądza o układzie sieci, bo RCD może być stosowany w różnych układach. O rozpoznaniu decyduje przede wszystkim sposób uziemienia punktu neutralnego źródła i prowadzenie przewodów ochronnych. Jeśli neutralny jest izolowany (lub przez impedancję), a części dostępne mają lokalne uziemienie, to wskazuje na IT.
Sieci IT spotyka się m.in. tam, gdzie ważna jest ciągłość zasilania przy pierwszym doziemieniu (np. w wybranych instalacjach przemysłowych lub specjalnych). Izolowany neutralny ogranicza prąd doziemienia, co może pozwolić na pracę do czasu usunięcia uszkodzenia, pod warunkiem właściwego nadzoru i ochrony.
Ćwicz rozpoznawanie IT/TT/TN na krótkich schematach: zawsze zaznacz, gdzie jest uziemienie punktu neutralnego, gdzie biegnie PE, gdzie N i czy występuje PEN. Pomaga też powtarzanie definicji liter: T = uziemienie, N = neutralny uziemiony, I = izolowany. Potem dopiero analizuj rolę RCD.
info

Około 37% zdających odpowiada poprawnie na to pytanie. bardzo trudne

Według specjalistów z branży: "Układ IT rozpoznaje się po tym, że punkt neutralny źródła nie jest bezpośrednio uziemiony (jest izolowany od ziemi lub połączony przez impedancję), a przewód ochronny PE jest uziemiony lokalnie."
