Przeniki (ang. crosstalk) to niepożądane sprzężenie elektromagnetyczne między sąsiednimi torami transmisyjnymi, np. parami w kablu miedzianym. W praktyce pomiarowej kluczowe jest to, po której stronie toru mierzymy zakłócenie w stosunku do miejsca wprowadzenia sygnału.
Przenik zbliżny (NEXT) to pomiar wykonywany po tej samej stronie, po której znajduje się generator (nadajnik). Innymi słowy: sygnał jest wprowadzany do jednej pary, a zakłócenie mierzy się na początku drugiej pary, czyli na "końcu bliskim".

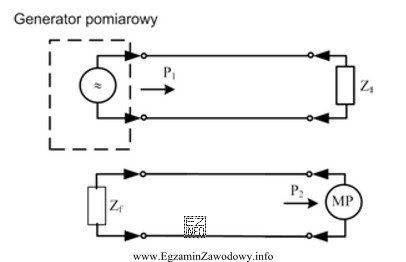

Przenik zdalny (FEXT) to pomiar wykonywany na przeciwległym końcu toru względem generatora. Na przedstawionym schemacie generator pomiarowy jest podłączony do toru górnego po lewej stronie, natomiast miernik MP znajduje się w torze dolnym po prawej stronie. To oznacza, że zakłócenie jest rejestrowane na końcu "dalekim" względem źródła sygnału, czyli mierzony jest FEXT.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "przeników zbliżnych" – byłoby poprawne, gdyby miernik znajdował się po tej samej stronie co generator (pomiar NEXT), a nie po stronie przeciwnej.
- "przeników wzajemnych" – to określenie ogólne odnoszące się do zjawiska przenikania między torami, ale nie jest precyzyjną nazwą typu pomiaru zdefiniowanego przez stronę pomiaru (jak NEXT/FEXT).
- "samoprzeników" – sugeruje zakłócenia w obrębie jednego toru/pary, a tu badane jest przenikanie między dwoma równoległymi torami (sprzężenie międzytorowe).
Wskazówka egzaminacyjna: najpierw znajdź generator, potem sprawdź, gdzie jest miernik. Ta sama strona = NEXT, strona przeciwna = FEXT.
