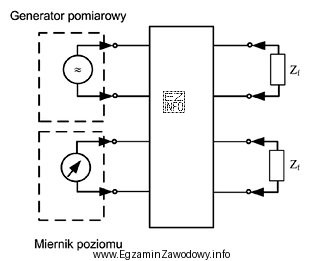

Rysunek przedstawia układ do pomiaru tłumienności
Ilustracja przedstawia schemat blokowy układu do pomiaru tłumienności przeników zbliżnych, co jest związane z kwalifikacją
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przeniki zbliżne mierzy się wtedy, gdy sygnał zakłócający obserwuje się po tej samej stronie linii, po której podawany jest sygnał pobudzający (strona "bliska" nadajnikowi). Jeśli układ pomiarowy na rysunku pokazuje pomiar przesłuchu przy końcu nadawczym, dotyczy on przeników zbliżnych, a nie zdalnych.

Pełne wyjaśnienie:

Tłumienność przeników (przesłuchów) opisuje, jak silnie sygnał z jednej pary przewodów "przecieka" do innej pary w tym samym kablu. W praktyce rozróżnia się dwa podstawowe przypadki, zależne od tego, gdzie mierzony jest sygnał zakłócający względem nadajnika.

Przeniki zbliżne dotyczą sytuacji, gdy sygnał zakłócający jest mierzony na tym samym końcu toru, na którym znajduje się źródło sygnału pobudzającego (generator/nadajnik). To "zbliżenie" nie oznacza bliskości przewodów, tylko bliskość punktu pomiaru do strony nadawczej. Jeżeli więc rysunek przedstawia układ, w którym pobudzenie podawane jest na jednym końcu, a pomiar przesłuchu wykonywany jest również na tym końcu (na parze zakłócanej), mowa o przenikach zbliżnych.

Odpowiedź "przeników zdalnych" byłaby poprawna w układzie, gdzie sygnał zakłócający mierzy się na przeciwnym końcu linii (po stronie "dalekiej" względem nadajnika). To typowy błąd: wybór "zdalnych" tylko dlatego, że przewód jest długi, bez sprawdzenia, po której stronie stoi przyrząd pomiarowy.

Odpowiedzi "skutecznej metodą mostkową" oraz "skutecznej metodą porównawczą" nie pasują do klasyfikacji NEXT/FEXT. Opisują one raczej ogólne podejścia metrologiczne (np. pomiary rezystancji lub porównania z wzorcem), a nie rodzaj przeników określany przez położenie nadajnika i punktu pomiaru przesłuchu.

Wskazówka egzaminacyjna: przy tego typu zadaniach najpierw ustal na schemacie, gdzie jest źródło sygnału, a dopiero potem sprawdź, gdzie znajduje się pomiar zakłóceń. To zwykle jednoznacznie rozróżnia przeniki zbliżne od zdalnych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Przeniki zbliżne (często opisywane jako NEXT) to przesłuch mierzony przy tym samym końcu toru, po którym znajduje się nadajnik sygnału pobudzającego. Innymi słowy: zakłócenie obserwuje się "od strony nadajnika", na parze zakłócanej.
Przeniki zdalne (często FEXT) mierzy się na przeciwnym końcu linii niż nadajnik. Różnica polega na miejscu pomiaru względem źródła sygnału: zbliżne są "przy nadajniku", a zdalne "po drugiej stronie" toru. To zmienia interpretację wyniku i typowe przyczyny problemów.
Spójrz, gdzie podłączony jest generator (nadajnik) i gdzie znajduje się przyrząd mierzący sygnał zakłócający. Jeśli pomiar przesłuchu jest wykonywany na tym samym końcu kabla, co generator, to jest to pomiar przeników zbliżnych. Kluczowa jest "strona nadawcza".
Przeniki pogarszają jakość transmisji w kablach miedzianych: powodują błędy, spadek przepływności i niestabilność połączeń. W torach abonenckich typowe są problemy z parami w wiązce, złym rozszyciem, rozkręceniem par lub nieprawidłowymi zakończeniami. Pomiar przesłuchów pomaga wykryć takie wady.
Najczęściej winne są: zbyt mocne rozkręcenie par przy zakończeniach, nieprawidłowe ułożenie i zgniecenia przewodu, błędne parowanie żył, złe zakończenia w złączach/gniazdach oraz zbyt długie odcinki nieekranowane w newralgicznych miejscach. Te czynniki zwiększają sprzężenia między parami.
Często tak, bo wiele testerów okablowania potrafi automatycznie wykonać pomiary różnych parametrów transmisyjnych. Różnica polega na sposobie podłączenia i na tym, gdzie urządzenie rejestruje sygnał zakłócający. W zadaniach egzaminacyjnych decyduje konfiguracja końców toru.
W testach można spotkać nazwy "przeniki zbliżne/zdalne" albo skróty używane w praktyce pomiarowej, np. NEXT i FEXT. Ważne jest, by nie uczyć się tylko skrótów, ale rozumieć zasadę: pomiar "przy nadajniku" kontra pomiar "na dalekim końcu".
To typowe "pułapki" egzaminacyjne: metody mostkowe i porównawcze kojarzą się z pomiarami elektrycznymi, ale nie opisują rodzaju przeników (zbliżnych/zdalnych). W pytaniu o tłumienność przeników kluczowe jest miejsce pomiaru przesłuchu, a nie ogólna metoda metrologiczna.
Ćwicz analizę schematów: zawsze zaznacz mentalnie "nadajnik" i "punkt pomiaru". Ucz się też podstawowych parametrów toru miedzianego (tłumienie, przesłuch, symetria) i tego, jak podłącza się pary w wiązce. Pomaga rozwiązywanie zadań z rysunkami i opisami połączeń.
Gdy pogorszenie jest szczególnie widoczne przy stronie zakończenia (gniazdo, złącze, przełącznica), często wynika to z rozkręcenia par i błędnego prowadzenia żył tuż przed zaciskiem. Ponieważ przeniki zbliżne dotyczą strony nadajnika/pomiaru lokalnego, są wrażliwe na jakość tych końcowych odcinków.
info

Około 51% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Przeniki zbliżne mierzy się wtedy, gdy sygnał zakłócający obserwuje się po tej samej stronie linii, po której podawany jest sygnał pobudzający (strona "bliska" nadajnikowi)."

Materiały:

  • Materiały dydaktyczne z telekomunikacji przewodowej: parametry kabli i tory abonenckie
  • Instrukcje obsługi mierników okablowania (testery kabli) – sekcje o NEXT/FEXT
  • Notatki/ćwiczenia laboratoryjne z pomiarów przesłuchów w parach miedzianych

Aktualizacja pytania: 31.03.2026
