KWALIFIKACJA ELE2 - CZERWIEC 2014 (test 2)



PYTANIE NR 19.

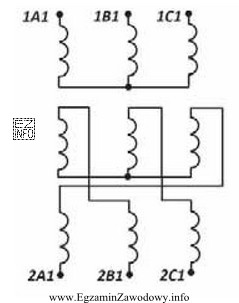

Rysunek przedstawia układ połączeń uzwojeń górnego i dolnego napięcia transformatora trójfazowego. Jest to układ połączeń
Rysunek przedstawia układ połączeń uzwojeń górnego i
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu można stwierdzić, że uzwojenie górne transformatora jest połączone w gwiazdę (oznaczenie "Y"), a dolne w zygzak (oznaczenie "z"). Odpowiedź "Yz" odpowiada temu układowi połączeń.
