KWALIFIKACJA BUD13 - CZERWIEC 2013

PYTANIE NR 5.
Rysunek przedstawia wykonywanie nasypu metodą

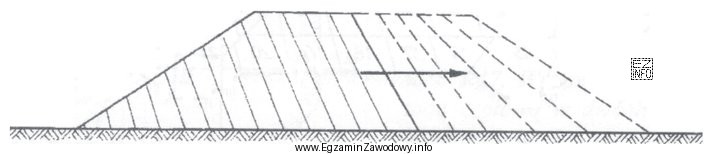

Ilustracja przedstawia schematyczny rysunek techniczny, który obrazuje proces wykonywania nasypu metodą boczną.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Metoda boczna polega na podawaniu i rozścielaniu gruntu z boku formowanego nasypu, a nie od jego czoła. Metoda czołowa dotyczy podawania materiału na front robót, "warstwowa" opisuje raczej sposób układania kolejnych warstw, a "sypanie z rusztowań" nie jest typową technologią wykonywania nasypów drogowych.

Pełne wyjaśnienie:

Pytanie wymaga rozpoznania technologii wykonywania nasypu na podstawie sposobu podawania materiału widocznego na rysunku. Metoda boczna oznacza, że grunt jest dostarczany i rozkładany z boku rozwijanego nasypu (np. wzdłuż jego krawędzi), a sprzęt pracuje tak, aby przesuwać/rozścielać materiał poprzecznie lub skośnie względem osi nasypu.

Odpowiedź "warstwową" bywa myląca, ponieważ nasypy w praktyce często wykonuje się warstwami. To jednak opis organizacji układania i zagęszczania (kolejne warstwy o określonej grubości), a nie kierunku i miejsca podawania materiału. Na rysunkach technologicznych "warstwowa" nie zastępuje rozróżnienia na podawanie boczne lub czołowe.

Odpowiedź "czołową" dotyczy sytuacji, gdy materiał jest podawany na czoło nasypu (front robót), a rozścielanie postępuje od przodu. Jeżeli rysunek pokazuje podawanie z boku, wybór tej opcji jest błędem wynikającym z automatycznego kojarzenia robót ziemnych z "frontem" bez sprawdzenia kierunku dostawy i rozkładania gruntu.

Odpowiedź "sypania z rusztowań" nie odpowiada typowej technologii wykonywania nasypów w robotach drogowych i ziemnych. Nasypy wykonuje się przez dowóz, rozścielenie i zagęszczenie gruntu przy użyciu maszyn roboczych, a nie przez stałe rusztowania, które kojarzą się z innymi rodzajami robót budowlanych.

Na egzaminie warto zawsze zadać sobie dwa pytania: skąd jest podawany materiał? oraz w jakim kierunku rośnie nasyp?. To pozwala odróżnić metodę boczną od czołowej, niezależnie od tego, jak szczegółowy jest rysunek.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Metoda boczna to sposób budowy nasypu, w którym grunt jest dostarczany i rozścielany z boku powstającego nasypu. Kluczowe jest miejsce podawania materiału (bok), a nie sam fakt układania go warstwami.
Metoda czołowa oznacza podawanie gruntu na czoło robót, czyli na front nasypu, który "idzie do przodu". Materiał trafia na przód, a rozścielanie i profilowanie odbywa się w kierunku postępu robót.
Różnica dotyczy kierunku i miejsca podawania gruntu: w metodzie bocznej materiał trafia z boku nasypu, a w czołowej na jego front. Na rysunkach szukaj miejsca zrzutu/zasypu oraz kierunku pracy sprzętu.
"Warstwowa" opisuje sposób układania i zagęszczania gruntu (kolejne warstwy), ale nie mówi, czy grunt jest podawany z boku czy od czoła. Jeśli pytanie dotyczy metody z rysunku, zwykle chodzi o kierunek podawania.
Sprawdź, skąd jest podawany grunt (bok czy front) oraz jak porusza się sprzęt (np. rozścielanie poprzecznie/wzdłużnie). To najprostszy sposób, by odróżnić metodę boczną od czołowej.
W praktyce nasypy zwykle wykonuje się etapami i z zachowaniem technologii umożliwiającej zagęszczanie, co często oznacza układanie warstw. Jednak w testach "warstwowa" może być dystraktorem, gdy pytanie dotyczy kierunku podawania gruntu.
W typowych robotach ziemnych spotyka się m.in. sprzęt do rozścielania i profilowania (np. spycharki, równiarki) oraz sprzęt do zagęszczania (np. walce). Dobór zależy od organizacji transportu gruntu i przyjętej metody robót.
Nasypy drogowe wykonuje się przez dowóz, rozścielenie, profilowanie i zagęszczenie gruntu maszynami roboczymi. Rusztowania kojarzą się z innymi pracami budowlanymi i nie stanowią standardowej technologii budowy nasypów.
Częsty błąd to wybór "warstwowej" z przyzwyczajenia, bez analizy rysunku. Drugi błąd to zakładanie, że skoro jest "front robót", to zawsze chodzi o metodę czołową. Pomaga świadome sprawdzenie miejsca zrzutu gruntu.
Ćwicz na szkicach: zaznaczaj strzałką kierunek dowozu i zrzutu gruntu oraz kierunek pracy maszyn. W notatkach dopisz krótką regułę: bok = podawanie z boku, czoło = podawanie na front. To przyspiesza decyzję na teście.
info

Statystycznie 48% uczniów zna prawidłową odpowiedź. trudne

Według specjalistów z branży: "Metoda boczna polega na podawaniu i rozścielaniu gruntu z boku formowanego nasypu, a nie od jego czoła."

Materiały:

  • Podręczniki i skrypty z technologii robót ziemnych i drogowych (rozdziały o wykonywaniu nasypów i organizacji robót)
  • Instrukcje producentów i DTR maszyn wykorzystywanych do rozkładania gruntu (spycharki, równiarki, walce) – w zakresie organizacji pracy
  • Materiały dydaktyczne szkół/CKZ dla kwalifikacji związanych z robotami ziemnymi i drogowymi (ćwiczenia z rozpoznawania metod na rysunkach)
