KWALIFIKACJA ELE11 - CZERWIEC 2018



PYTANIE NR 21.

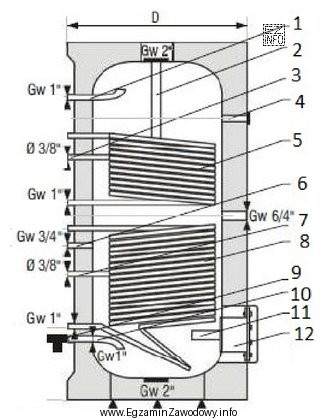

Rysunek przedstawia wymiennik ciepła o objętości 300 l do słonecznej instalacji grzewczej. Średnica króćca cyrkulacji obiegu c.w.u. wynosi
Ilustracja przedstawia schemat wymiennika ciepła o objętości 300 litrów, używanego w słonecznej instalacji grzewczej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "1''" wynika z odczytu średnicy króćca cyrkulacji obiegu c.w.u. bezpośrednio z rysunku wymiennika/zasobnika 300 l.
W tego typu zadaniu nie wykonuje się obliczeń – kluczowe jest poprawne zidentyfikowanie króćca cyrkulacji i przypisanej mu wartości w calach.

Pełne wyjaśnienie:

W instalacjach ciepłej wody użytkowej króciec cyrkulacji służy do podłączenia przewodu, który zapewnia stały obieg wody w instalacji (żeby po odkręceniu kranu szybciej pojawiała się ciepła woda). W dokumentacji technicznej zasobników lub wymienników (a także na rysunkach poglądowych) króćce mają opisane funkcje oraz podane średnice przyłączy.

Poprawna odpowiedź "1''" oznacza średnicę przyłącza wyrażoną w calach (typowe oznaczenie gwintu/przyłącza). W tym zadaniu najważniejsze są dwa kroki:

  • Rozpoznanie króćca cyrkulacji c.w.u. – nie mylić go z króćcem zasilania/odbioru c.w.u., zimnej wody, wężownicy lub innymi przyłączami instalacji solarnej.
  • Odczyt oznaczonej średnicy przypisanej do właściwego króćca na rysunku.

Pozostałe odpowiedzi ("3/8''", "2''", "3/4''") są nieprawidłowe w odniesieniu do wskazanego na rysunku króćca cyrkulacji. Zwykle wynikają z typowych pomyłek: wyboru średnicy "na wyczucie" (bez odczytu), pomylenia króćców o zbliżonym położeniu albo skojarzenia rozmiaru z innym obiegiem (np. z wężownicą, zasilaniem lub powrotem).

Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze najpierw znajdź na rysunku dokładnie króciec opisany jako cyrkulacja (c.w.u.), a dopiero potem porównaj podaną przy nim wartość z wariantami w odpowiedziach.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest cyrkulacja c.w.u. w instalacji grzewczej?
Cyrkulacja c.w.u. to obieg wody użytkowej realizowany dodatkową rurą (powrotem) i zwykle pompą, dzięki czemu ciepła woda szybciej pojawia się w punktach poboru. Ogranicza to czas oczekiwania, ale zwiększa straty ciepła, więc wymaga dobrego ocieplenia przewodów i prawidłowej regulacji.
Jak rozpoznać króciec cyrkulacji na rysunku zasobnika 300 l?
Należy szukać króćca opisanego jako "cyrkulacja", "cyrkulacja c.w.u." albo oznaczonego symbolem powrotu z instalacji c.w.u. Trzeba odróżnić go od króćca zimnej wody, wyjścia ciepłej wody oraz przyłączy wężownicy. Najpierw identyfikuj funkcję, dopiero potem średnicę.
Dlaczego średnice króćców podaje się w calach, a nie w milimetrach?
W praktyce instalacyjnej wiele przyłączy armatury i zasobników jest opisywanych calowo, bo odnosi się to do standardowych oznaczeń gwintów/przyłączy. W dokumentacji spotyka się więc zapis typu 3/4'' lub 1''. Ważne jest, by traktować to jako oznaczenie przyłącza, a nie prostą "średnicę linijką".
Jakie błędy są najczęstsze przy odczycie średnicy króćca z rysunku?
Najczęstsze pomyłki to: odczyt średnicy z sąsiedniego króćca, nieuwzględnienie opisu funkcji (cyrkulacja vs zasilanie), oraz wybór "typowej" średnicy bez sprawdzenia rysunku. Często myli się też obieg c.w.u. z obiegiem wężownicy/instalacji solarnej.
Czy króciec cyrkulacji zawsze ma mniejszą średnicę niż wyjście c.w.u.?
Nie zawsze, bo zależy to od konstrukcji zasobnika, przeznaczenia i rozwiązań producenta. W wielu układach cyrkulacja bywa mniejsza, ale na egzaminie liczy się to, co wynika z rysunku/dokumentacji konkretnego urządzenia. Zasada: nie zgaduj "z praktyki", tylko odczytuj z oznaczeń.
Kiedy stosuje się cyrkulację c.w.u. w budynkach?
Cyrkulację stosuje się tam, gdzie odległość od zasobnika do punktów poboru jest duża lub punktów jest wiele (np. obiekty użyteczności publicznej, internaty, hotele, większe domy). Zapewnia komfort, ale wymaga kontroli strat ciepła i prawidłowego doboru pompy oraz izolacji przewodów.
Jak dobrać rurę do króćca oznaczonego 1''?
Dobór wykonuje się według oznaczenia przyłącza (gwintu) oraz systemu rur (stal, miedź, tworzywo). W praktyce potrzebujesz właściwych kształtek/przejściówek na gwint oraz uwzględnienia średnic nominalnych w danym systemie. Na egzaminie zwykle wystarcza rozpoznanie, że 1'' oznacza konkretne przyłącze calowe.
Co oznacza zapis 3/8'' i dlaczego bywa mylący?
Zapis 3/8'' to ułamek cala określający rozmiar przyłącza. Bywa mylący, bo wygląda jak "mała liczba", ale nie przekłada się wprost na średnicę mierzoną suwmiarką w milimetrach. W zadaniach testowych łatwo go błędnie wybrać, gdy uczeń nie rozpozna właściwego króćca lub skupi się na samych liczbach.
Gdzie w zasobniku znajduje się króciec cyrkulacji c.w.u.?
Umiejscowienie zależy od konstrukcji: zwykle jest to króciec powrotny cyrkulacji umieszczony w części bocznej, często poniżej króćca wyjścia ciepłej wody. Dokładne położenie trzeba zawsze sprawdzić na rysunku konkretnego urządzenia, bo producenci stosują różne rozwiązania.
Jak przygotować się do pytań z rysunków urządzeń w technice energetycznej?
Trenuj czytanie kart katalogowych i schematów: najpierw identyfikuj funkcję elementu po opisie/symbolu, potem odczytuj parametr (średnicę, DN, gwint). Rób ćwiczenia na zasobnikach, wymiennikach i armaturze. Na egzaminie unikniesz zgadywania, jeśli zawsze szukasz opisu króćca.
info

Statystycznie 69% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Odpowiedź "1''" wynika z odczytu średnicy króćca cyrkulacji obiegu c.w.u."

Źródła:

  • Dokumentacje techniczne (karty katalogowe/instrukcje) zasobników c.w.u. i wymienników dla instalacji solarnych – szczegółowe średnice króćców zależą od konkretnego modelu i rysunku producenta (brak wskazanego dokumentu w treści zadania)

Materiały:

  • Karty katalogowe i instrukcje montażu zasobników c.w.u. oraz wymienników dla instalacji solarnych
  • Materiały dydaktyczne z zakresu instalacji sanitarnych (c.w.u., cyrkulacja) dla technika energetyka
  • Ćwiczenia z czytania rysunku technicznego i oznaczeń przyłączy (DN, G, calowe oznaczenia gwintów)
