KWALIFIKACJA MOT2 - CZERWIEC 2016



PYTANIE NR 14.

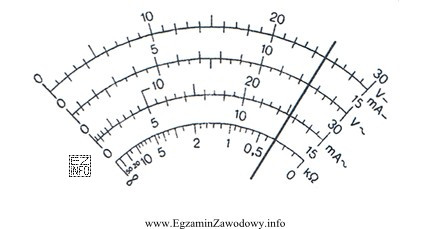

Rysunek przedstawia wynik pomiaru napięcia rozładowanego akumulatora 6V/8Ah wykonany multimetrem analogowym na zakresie 6 V. Odczytaj wartość napięcia, którą wskazuje miernik.
Ilustracja przedstawia skalę analogowego multimetru, używanego do pomiaru napięcia, prądu i oporu.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na zakresie 6 V odczytu dokonuje się ze skali odpowiadającej pełnemu zakresowi 0–6.
Wskazówka na rysunku znajduje się w okolicy wartości 5,0, więc poprawny odczyt napięcia akumulatora to 5,0 V. Pozostałe odpowiedzi wynikają z wyboru złej skali lub błędnego przeliczenia działek.

Pełne wyjaśnienie:

W pomiarach multimetrem analogowym kluczowe są dwie rzeczy: właściwy zakres oraz właściwa skala do odczytu. Skoro pomiar napięcia wykonano na zakresie 6 V, odczyt należy wykonać z tej podziałki, która odpowiada pełnemu wychyleniu wskazówki dla 6 V (czyli od 0 do 6).

Odpowiedź "5,0 V" jest poprawna, bo wskazówka znajduje się w pobliżu wartości 5 na skali 0–6. W praktyce oznacza to, że akumulator ma napięcie wyraźnie poniżej nominalnego 6 V, ale nie bliskie zeru.

Dlaczego pozostałe odpowiedzi są błędne?

  • "1,25 V" – taki wynik zwykle pojawia się, gdy ktoś odczytuje wskazanie z niewłaściwej podziałki (np. innego zakresu) albo źle przelicza działki, traktując część skali jak całość.
  • "2,5 V" – to typowy skutek "połowicznego" odczytu: wskazówka bywa interpretowana jako połowa skali, mimo że na rysunku jest znacznie bliżej końca zakresu.
  • "0,3 V" – taki wynik sugerowałby niemal całkowity brak napięcia. Częstą przyczyną jest automatyczne kojarzenie słowa "rozładowany" z wartością bliską zera, bez realnego odczytu z podziałki.

Wskazówka egzaminacyjna: zawsze wykonaj w myślach kontrolę sensowności. Jeśli zakres to 6 V i wskazówka jest blisko końca skali, wynik powinien być blisko 6 V, a nie w okolicy ułamków wolta.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak odczytać napięcie z multimetru analogowego na zakresie 6 V?
Wybierz podziałkę odpowiadającą ustawionemu zakresowi (dla 6 V: skala 0–6 lub przeliczenie z innej, jeśli taka jest na tarczy). Następnie odczytaj położenie wskazówki i, gdy jest między kreskami, oszacuj wartość proporcjonalnie (interpolacja).
Dlaczego na mierniku analogowym są różne skale i jak ich nie pomylić?
Jedna tarcza często obsługuje kilka zakresów (np. 3 V, 6 V, 15 V). Skale są nadrukowane równolegle, aby nie trzeba było zmieniać tarczy. Aby ich nie pomylić, zawsze najpierw sprawdź ustawiony zakres przełącznikiem, a potem szukaj skali z takim samym maksimum.
Co oznacza, że akumulator 6V/8Ah jest rozładowany w kontekście pomiaru napięcia?
"Rozładowany" opisuje stan energii w akumulatorze, a w pomiarze napięcia zwykle oznacza obniżone napięcie spoczynkowe względem nominalnych 6 V. Nie znaczy to automatycznie, że napięcie wynosi 0 V. Odczyt musi wynikać z położenia wskazówki na skali.
Czy pojemność 8Ah wpływa na odczyt napięcia na mierniku?
Pojemność (Ah) mówi o tym, jak długo akumulator może dostarczać prąd, a nie o tym, jakie ma napięcie w danej chwili. Odczyt napięcia zależy przede wszystkim od stanu naładowania, obciążenia i kondycji akumulatora. Dlatego na tarczy miernika odczytujesz tylko wolty, a nie amperogodziny.
Jakie błędy najczęściej popełnia się przy odczycie wskazówki na skali 0–6?
Najczęstsze pomyłki to: odczyt z niewłaściwej podziałki (np. 0–3 lub 0–15), pominięcie faktu, że wskazówka jest między działkami, oraz "zgadywanie" wartości bez przeliczenia. Pomaga nawyk: najpierw ustal maksimum skali, potem policz działki do wskazówki.
Dlaczego wynik 0,3 V zwykle nie pasuje do wskazówki blisko końca skali 6 V?
Jeżeli wskazówka jest blisko końca skali, to znaczy, że mierzona wartość jest bliska wartości maksymalnej zakresu. Dla zakresu 6 V byłoby to kilka woltów, a nie ułamki wolta. Odczyt 0,3 V pasowałby do wskazówki prawie przy zerze, nie w okolicy 5.
Jak sprawdzić, czy odczyt z miernika analogowego jest "sensowny" bez liczenia działek?
Zrób szybkie oszacowanie: zobacz, czy wskazówka jest bliżej 0, środka czy końca skali. Dla zakresu 6 V środek to ok. 3 V, a okolice końca to 5–6 V. Taka kontrola sensowności nie zastępuje odczytu, ale pomaga wychwycić pomyłkę skali.
Czy na egzaminie trzeba uwzględniać klasę dokładności miernika analogowego?
W typowych zadaniach egzaminacyjnych oczekuje się odczytu wartości wskazywanej na skali (często do 0,1 lub 0,2 V zależnie od działek). Klasa dokładności bywa pomijana, chyba że zadanie wprost o nią pyta. Jeśli nie ma takiej informacji, skup się na poprawnym odczycie z właściwej skali.
Jak dobrać zakres napięcia w mierniku analogowym, żeby nie uszkodzić przyrządu?
Zasada praktyczna: zacznij od najwyższego zakresu, a potem schodź w dół do najniższego, który nadal obejmuje mierzony sygnał. Chroni to miernik przed przeciążeniem i daje czytelniejszy odczyt. W zadaniu zakres 6 V jest już dobrany, więc odczyt robisz z odpowiadającej mu skali.
Kiedy lepiej użyć miernika cyfrowego zamiast analogowego przy diagnostyce pojazdu?
Miernik cyfrowy jest wygodniejszy do dokładnego odczytu liczby i zwykle ma większą impedancję wejściową. Analogowy bywa lepszy do obserwacji zmian (np. "pływanie" napięcia) dzięki płynnemu ruchowi wskazówki. Na egzaminie jednak kluczowa jest umiejętność odczytu z tarczy, jeśli taki przyrząd pokazano.
info

Około 64% zdających odpowiada poprawnie na to pytanie. średnie

Eksperci podkreślają: "Na zakresie 6 V odczytu dokonuje się ze skali odpowiadającej pełnemu zakresowi 0–6.Wskazówka na rysunku znajduje się w okolicy wartości 5,0, więc poprawny odczyt napięcia akumulatora to 5,0 V."

Materiały:

  • Materiały dydaktyczne z metrologii elektrycznej: odczyt wskazań mierników analogowych
  • Instrukcje obsługi analogowych multimetrów uniwersalnych (rozdział o skalach i zakresach)
  • Zadania treningowe z odczytu skal (różne zakresy: 3 V, 6 V, 15 V) na rysunkach
