KWALIFIKACJA MOT2 + MOT5 + MOT6 - STYCZEŃ 2013

Wyjaśnienie poprawnej odpowiedzi:

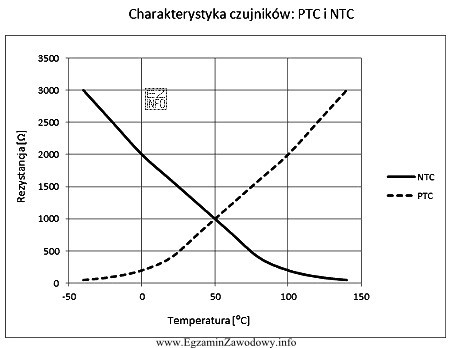

Na dołączonym wykresie przedstawiono charakterystykę czujników temperatury typu NTC i PTC. Linia ciągła odpowiada czujnikowi NTC. Aby odczytać rezystancję czujnika NTC przy temperaturze 100°C, należy znaleźć punkt na osi temperatur odpowiadający 100°C i odczytać odpowiadającą mu wartość rezystancji na osi pionowej. Na wykresie widać, że dla 100°C rezystancja czujnika NTC wynosi około 200 Ω.
