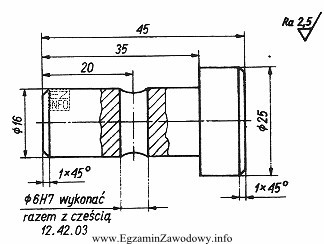

W klasyfikacji rysunków technicznych kluczowe jest rozpoznanie, czego dotyczy dokument i jaki ma cel. Jeżeli rysunek przedstawia pojedynczy element (detal), taki jak trzpień, i ma umożliwić jego wykonanie (wytworzenie) oraz sprawdzenie, to jest to rysunek wykonawczy. Tego typu rysunek koncentruje się na danych niezbędnych do wyprodukowania części: kształcie, głównych wymiarach i informacjach potrzebnych do kontroli wyrobu.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Rysunek montażowy – służy do pokazania sposobu montowania elementów w zespół lub w obiekcie (jak części mają być złożone, w jakiej kolejności, jak się pozycjonują). Zwykle dotyczy układu wielu części, a nie pojedynczego detalu.
- Rysunek złożeniowy – przedstawia zespół (wyrób złożony z wielu części) i relacje pomiędzy elementami. W praktyce umożliwia identyfikację części w zespole; typowe są oznaczenia elementów, zestawienia itp. Sam trzpień jako pojedynczy element nie jest "złożeniem".
- Rysunek operacyjny – w potocznym rozumieniu bywa kojarzony z opisem operacji technologicznych (kroków obróbki). Nie jest to podstawowa kategoria rysunku konstrukcyjnego używana do rozróżnienia: detal vs zespół. W zadaniu rozpoznajemy typ rysunku na podstawie tego, że pokazuje pojedynczy element.
Wskazówka egzaminacyjna: najpierw odpowiedz sobie na pytanie, czy widzisz jeden detal, czy zespół elementów. Jeśli jeden detal – najczęściej będzie to rysunek wykonawczy. Jeśli wiele części i ich wzajemne ułożenie – wtedy rozważ złożeniowy lub montażowy.
