Schemat funkcjonalny (blokowy) odbiornika telewizyjnego pokazuje kolejność przetwarzania sygnału, a nie szczegółową realizację elementów. Zwykle sygnał z anteny trafia do bloku wejściowego (tuner/selektor), następnie jest przetwarzany w torze pośredniej częstotliwości, po czym następuje demodulacja i rozdzielenie na dalsze tory wyjściowe.
Co jest kluczowe przy rozwiązywaniu tego typu zadań?
- Identyfikuj wejście i wyjścia: wejście to antena/gniazdo RF, a wyjścia to zwykle wideo (wizja) i audio (fonia) lub dalej elementy odpowiedzialne za obraz/dźwięk.
- Śledź tor sygnału po połączeniach/strzałkach: typowy tor to w.cz. (RF) → przemiana częstotliwości → p.cz. (IF) → demodulator → tory wyjściowe.
- Rozdziel funkcje bloków: wzmacniacz p.cz. zwiększa poziom sygnału na stałej p.cz., demodulator odzyskuje sygnał użyteczny, a wzmacniacze końcowe przygotowują sygnał do odbiorników (głośnik/układ obrazu).

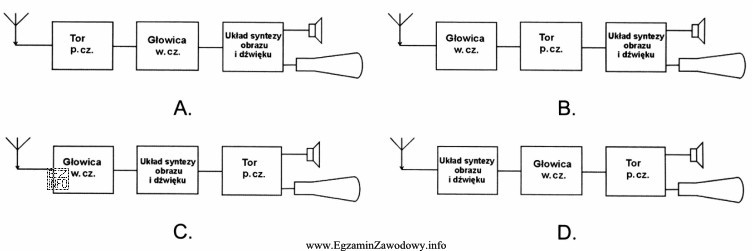

W tym zadaniu poprawna odpowiedź ("B") wskazuje wariant zgodny z rysunkiem i z logiką typowego odbiornika: właściwe umiejscowienie/rozpoznanie elementu toru w relacji do tunera, p.cz. i demodulacji oraz właściwe przypisanie do toru wizji lub fonii. Pozostałe odpowiedzi są błędne, gdyż nie odpowiadają przedstawionym na schemacie zależnościom funkcjonalnym (np. zamieniają kolejność bloków, przypisują blok do niewłaściwego toru albo ignorują rozdział toru audio i wideo).
Wskazówka egzaminacyjna: gdy widzisz schemat funkcjonalny, najpierw nazwij w myślach trzy obszary: wejście RF/tuner, tor p.cz. i demodulację, a dopiero potem tory końcowe. To zmniejsza ryzyko pomylenia bloków o podobnej nazwie.
