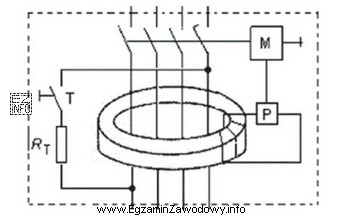

Wyłącznik różnicowoprądowy służy do ochrony przed skutkami prądu upływu – porównuje prądy płynące w przewodach roboczych. Gdy suma prądów nie jest równa zero (część prądu "ucieka" do ziemi), mechanizm wyzwala rozłączenie obwodu. Na schematach ideowych typowe są elementy odpowiadające za detekcję prądu różnicowego oraz obwód testu, który pozwala sprawdzić zadziałanie aparatu.
Odpowiedź "Wyłącznika różnicowoprądowego." jest zgodna z funkcją i charakterystycznymi elementami spotykanymi w symbolice tego aparatu. W praktyce taki wyłącznik stosuje się m.in. w obwodach zasilających urządzenia w pomieszczeniach technicznych (np. kotłownie), gdzie istotne jest ograniczenie ryzyka porażenia oraz wykrywanie uszkodzeń izolacji.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "Przekaźnika impulsowego." – przekaźnik impulsowy jest elementem sterowania (np. do załączania/wyłączania oświetlenia kolejnymi impulsami). Jego schemat koncentruje się na cewce i stykach sterowanych impulsem, a nie na detekcji prądu upływu i obwodzie testowym.
- "Przekaźnika termicznego." – przekaźnik termiczny działa na zasadzie nagrzewania (zabezpieczenie przeciążeniowe silników) i na schematach zwykle wiąże się z elementami bimetalicznymi/torami prądowymi oraz zestykami pomocniczymi, a nie z ideą różnicowania prądów w przewodach roboczych.
- "Wyłącznika nadmiarowo-prądowego." – wyłącznik nadprądowy (MCB) zabezpiecza przed przeciążeniem i zwarciem; rozpoznaje się go po członie termicznym i elektromagnetycznym (wyzwalacze), natomiast nie realizuje on pomiaru prądu różnicowego ani testu w tym sensie co RCD.
Wskazówka egzaminacyjna: przy identyfikacji aparatu z rysunku najpierw ustal, czy schemat dotyczy zabezpieczenia (zadziałanie przy stanie niebezpiecznym), czy sterowania (cewka/styki logiczne). Potem szukaj elementów typowych: tor "TEST" i detekcja różnicowa sugerują RCD, a wyzwalacz zwarciowy/przeciążeniowy sugeruje MCB.
