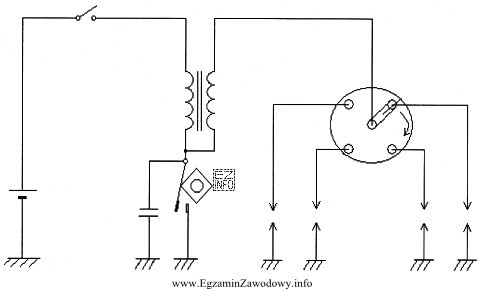

Pytanie wymaga rozpoznania, jaki obwód elektryczny przedstawia schemat. W praktyce na egzaminie identyfikacja odbywa się po zestawie charakterystycznych elementów oraz po tym, jak poprowadzono zasilanie i sterowanie.
Odpowiedź "Zapłonowego - klasycznego." będzie poprawna wtedy, gdy schemat pokazuje rozwiązania typowe dla klasycznego układu zapłonu silnika o zapłonie iskrowym, czyli m.in. element wytwarzający wysokie napięcie (cewkę zapłonową) oraz układ przerywania prądu w obwodzie pierwotnym i rozdziału wysokiego napięcia na świece. W klasycznych rozwiązaniach spotyka się także elementy ograniczające iskrzenie styków i kształtujące przebieg prądu (kondensator). Taki zestaw skojarzony funkcjonalnie wskazuje na klasyczny zapłon.
Odpowiedź "Zapłonowego - elektronicznego," jest błędna, jeśli na schemacie występuje klasyczne przerywanie prądu realizowane mechanicznie (styki/przerywacz) albo widoczny jest rozdział realizowany typowym aparatem zapłonowym. W zapłonie elektronicznym sterowanie prądem cewki jest realizowane elementem elektronicznym (np. układem tranzystorowym) i schemat ma inne, charakterystyczne bloki sterujące. Jeżeli na rysunku nie ma takiego elektronicznego toru sterowania, nie należy wybierać tej odpowiedzi.
Odpowiedź "Świateł głównych pojazdu." jest nieprawidłowa, gdyż obwody oświetlenia głównego zwykle zawierają odbiorniki w postaci żarówek/źródeł światła, często bezpośrednie odniesienia do przełącznika świateł, przekaźników i bezpieczników oraz rozgałęzienia na lewą i prawą stronę. Taki obwód nie zawiera elementów wytwarzania wysokiego napięcia dla świec zapłonowych.
Odpowiedź "Kierunkowskazów." również nie pasuje do schematu zapłonu, ponieważ obwód kierunkowskazów typowo zawiera przerywacz kierunkowskazów (migacz), przełącznik zespolony oraz lampy kierunkowskazów i kontrolki. To inny typ odbiorników i inny cel obwodu (sygnalizacja), bez elementów wysokiego napięcia i bez rozdziału na świece.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi wypisz "w głowie" trzy rzeczy: (1) jakie są odbiorniki końcowe (świece vs żarówki), (2) czy jest element podnoszący napięcie (cewka zapłonowa), (3) jaki jest sposób sterowania (mechaniczny klasyczny vs elektroniczny). To zmniejsza ryzyko strzału i ułatwia uzasadnione rozpoznanie schematu.
