KWALIFIKACJA BUD16 + BUD17 - CZERWIEC 2023

Wyjaśnienie poprawnej odpowiedzi:

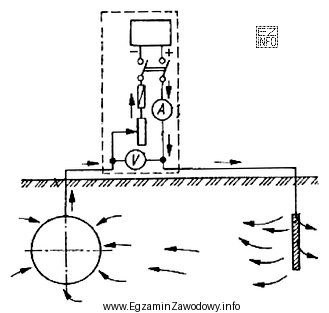

Na rysunku przedstawiono schemat metody ochrony katodowej, która jest techniką elektrochemiczną zapobiegającą korozji metalów. Metoda ta polega na podłączeniu metalu, który ma być chroniony (anoda), do bardziej aktywnego metalu (katoda). W wyniku tego procesu, metal chroniony staje się katodą w obwodzie elektrochemicznym, a metal bardziej aktywny (anoda ofiarna) ulega korozji, chroniąc tym samym metal, który ma być zabezpieczony. Na schemacie widoczne są elementy typowe dla ochrony katodowej, takie jak źródło prądu, amperomierz i woltomierz, które służą do monitorowania i regulacji procesu.
