KWALIFIKACJA TWO3 - STYCZEŃ 2018



PYTANIE NR 27.

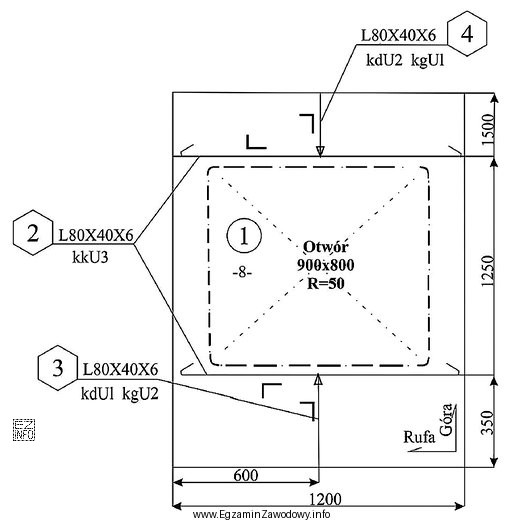

Ścianka przedstawiona na rysunku składa się z
Ilustracja przedstawia techniczny rysunek ściany, który jest częścią egzaminu kwalifikacyjnego dla zawodu technik budowy
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby ustalić liczbę elementów ścianki, należy policzyć tylko odrębne części składowe widoczne na rysunku (np. blachy i profile), a nie liczyć linii spoin, osi, wymiarów ani kreskowania. Poprawna odpowiedź wynika z liczby rozłącznych detali tworzących to złożenie.

Pełne wyjaśnienie:

W tego typu zadaniach "ścianka" jest traktowana jako złożenie wykonane z kilku odrębnych elementów (detali), które po połączeniu (np. spawaniem) tworzą jeden prefabrykat. Kluczowe jest więc poprawne odczytanie rysunku i rozróżnienie: co jest osobnym elementem, a co jest jedynie zapisem graficznym (symboliką) na rysunku.

Jak poprawnie liczyć elementy:

  • Liczymy wyłącznie oddzielne części materiałowe (np. osobne blachy poszycia, nakładki, żebra, profile usztywniające), czyli to, co dałoby się wyszczególnić w wykazie części lub na rozwinięciu detali.
  • Nie liczymy jako elementów: linii spoin, linii wymiarowych, osi, opisów, oznaczeń chropowatości, kreskowania przekroju ani linii pomocniczych.
  • Jeżeli na rysunku widać element powtarzalny (np. dwa takie same profile), a przedstawiono je jako oddzielne części – należy uwzględnić ich liczbę sztuk.

Dlaczego odpowiedzi alternatywne bywają wybierane błędnie:

  • "3 elementów" – typowy błąd polega na pominięciu jednego z usztywnień albo potraktowaniu go jako fragment tej samej blachy.
  • "4 elementów" – często wynika z nieuwzględnienia elementu, który jest narysowany w przekroju lub wygląda jak "dodatek" (np. nakładka/wzmocnienie), ale jest osobnym detalem.
  • "6 elementów" – bywa skutkiem wliczenia spoiny, linii podziału lub elementów oznaczeniowych jako dodatkowych części, mimo że nie są one osobnymi detalami.

Na egzaminie warto przyjąć prostą procedurę: (1) zaznacz na rysunku każdy oddzielny detal (markerem w myślach), (2) sprawdź, czy nie pomyliłeś oznaczeń graficznych ze składowymi, (3) dopiero wtedy wybierz odpowiedź.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak liczyć elementy ścianki na rysunku technicznym kadłuba?
Liczy się tylko odrębne części składowe (detale) wykonane z materiału: blachy, profile, żebra, nakładki. Nie wlicza się linii wymiarowych, osi, opisów ani linii spoin. Pomaga "zaznaczenie" każdego detalu i sprawdzenie, czy element nie jest powtórzony w kilku sztukach.
Co jest uznawane za "element" w konstrukcji ścianki kadłubowej?
Elementem jest osobny detal, który można przygotować jako oddzielną część (np. wyciąć z blachy lub dociąć profil) i dopiero potem połączyć w złożenie. Elementem nie jest operacja (np. spawanie) ani zapis graficzny na rysunku (wymiary, symbole, kreskowanie).
Dlaczego linia spoiny nie jest osobnym elementem na rysunku?
Spoina to sposób połączenia elementów, a nie część składowa do policzenia jako detal. Na rysunku może być zaznaczona linią lub symbolami, ale nie odpowiada osobnemu "kawałkowi" materiału, który przygotowuje się jako oddzielny element ścianki.
Jak odróżnić żebro lub wzmocnienie od fragmentu blachy na rysunku?
Żebro/wzmocnienie zwykle ma własny zarys (często profil lub pas blachy), bywa pokazane w przekroju i może mieć odrębne oznaczenie/położenie względem poszycia. Fragment tej samej blachy nie ma "granicy detalu". Jeśli w praktyce da się go wyciąć osobno i dospawać – jest osobnym elementem.
Czy kreskowanie przekroju oznacza osobny element?
Nie. Kreskowanie informuje, że pokazano przekrój materiału w danym miejscu. Samo kreskowanie nie jest elementem. Elementem jest to, co ma rzeczywisty kształt detalu (blacha/profil) i stanowi część złożenia, niezależnie od tego, czy jest pokazane w widoku, czy w przekroju.
Kiedy na rysunku można "zgubić" jeden element przy liczeniu?
Najczęściej wtedy, gdy element jest narysowany w innym rzucie niż pozostałe (np. tylko w przekroju), ma podobny kształt do sąsiedniego lub wygląda jak część tego samego detalu. Pomaga sprawdzanie wszystkich widoków oraz szukanie miejsc, gdzie element "dochodzi" do poszycia jako oddzielna część.
Czy powtarzające się profile liczy się jako jeden czy kilka elementów?
Jeśli w ściance występuje kilka takich samych profili (np. dwa usztywnienia), to są to kilka elementów – liczy się sztuki, nie typy. Błąd polega na uznaniu, że "to ten sam profil", więc jest jeden. Na montażu każdy profil to osobny detal do przygotowania i dospawania.
Jakie błędy najczęściej popełnia się w zadaniach o liczeniu elementów z rysunku?
Typowe błędy to: wliczanie spoin i linii pomocniczych, pomijanie elementu w przekroju, nieuwzględnienie powtórzeń, oraz mylenie "podziału technologicznego" z granicą osobnego detalu. Dobrą praktyką jest policzenie elementów dwa razy, inną metodą (np. od poszycia do wzmocnień).
Dlaczego takie pytania są ważne dla montera kadłubów jednostek pływających?
W praktyce monter musi wiedzieć, ile detali ma prefabrykat, aby sprawdzić kompletność, zaplanować montaż, przygotować przyrządy i kontrolować, czy niczego nie brakuje przed spawaniem. Błędne liczenie elementów przekłada się na przestoje, poprawki i ryzyko niezgodności z dokumentacją.
Jak przygotować się do egzaminu z czytania rysunków kadłubowych?
Ćwicz na różnych rysunkach: widoki i przekroje, złożenia z profili i blach. Ustal własną procedurę: rozpoznaj poszycie, potem wszystkie usztywnienia, na końcu nakładki i wzmocnienia. Rób krótkie notatki: "co jest detalem", "co jest oznaczeniem", aby nie wliczać symboli jako elementów.
info

Około 65% zdających odpowiada poprawnie na to pytanie. średnie

Specjaliści zwracają uwagę: "Aby ustalić liczbę elementów ścianki, należy policzyć tylko odrębne części składowe widoczne na rysunku (np. blachy i profile), a nie liczyć linii spoin, osi, wymiarów ani kreskowania."

Materiały:

  • Podręcznik/kompendium z zakresu rysunku technicznego i oznaczeń spawalniczych (materiały szkolne)
  • Instrukcje warsztatowe dotyczące prefabrykacji i montażu elementów kadłuba w stoczni
  • Zestawy przykładowych rysunków złożeń kadłubowych do ćwiczeń w liczeniu elementów i identyfikacji profili
