W typowych układach zasilania silnika spotyka się co najmniej dwa rodzaje ochrony:
- zabezpieczenie nadprądowe (zwarciowe) – ma zadziałać szybko, gdy pojawi się duży prąd (np. zwarcie w obwodzie). W praktyce realizuje je wkładka topikowa, wyłącznik instalacyjny lub wyłącznik silnikowy, często z członem natychmiastowym.
- zabezpieczenie przeciążeniowe – chroni silnik przed długotrwałym przeciążeniem i przegrzaniem uzwojeń. Najczęściej jest to przekaźnik przeciążeniowy (termiczny/elektroniczny) współpracujący ze stycznikiem albo odpowiednia funkcja wyłącznika silnikowego.
Odpowiedź "nadprądowe i od przeciążeń, z wyzwalaczem elektromagnetycznym" opisuje właśnie taki zestaw: ochrona na zwarcia + ochrona na przeciążenia, a dodatkowo wskazuje na wyzwalacz elektromagnetyczny, czyli element odpowiadający za szybkie wyłączenie przy dużym prądzie. To charakterystyczne dla aparatów, które łączą funkcję zabezpieczenia zwarciowego (część elektromagnetyczna) z funkcją przeciążeniową (część termiczna lub elektroniczna).
Dlaczego pozostałe propozycje są błędne? Opcje zawierające "od zaniku napięcia" opisują funkcję podtrzymania/wyzwolenia przy spadku napięcia (tzw. ochrona przed samoczynnym ponownym rozruchem po powrocie zasilania lub zanik sterowania). Taka funkcja może występować w niektórych rozwiązaniach sterowania, ale nie jest to to samo co ochrona przeciążeniowa i nie wynika automatycznie z obecności zabezpieczenia nadprądowego. Z kolei sformułowanie "od spadku rezystancji uzwojeń" nie jest standardowym, jednoznacznym typem zabezpieczenia prezentowanym na prostych schematach egzaminacyjnych; przeciążenie/przegrzanie zwykle opisuje się wprost jako przeciążeniowe/termiczne.

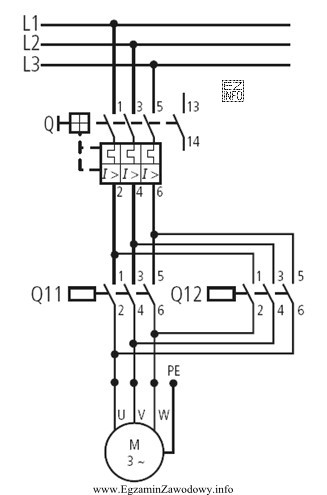

Wskazówka egzaminacyjna: szukaj na schemacie elementów odpowiadających za szybkie wyłączenie przy zwarciu oraz za zwłoczne wyłączenie przy przeciążeniu. Jeśli widać człon "natychmiastowy", zwykle jest to właśnie wyzwalacz elektromagnetyczny.
