Spoina pachwinowa jest charakterystyczna dla złączy, w których elementy tworzą kąt (najczęściej złącze narożne albo złącze teowe). Jej zadaniem jest wypełnienie przestrzeni w narożu między dwiema powierzchniami, dlatego w przekroju poprzecznym często ma kształt zbliżony do trójkąta (ramiona oparte o obie łączone blachy/profil).

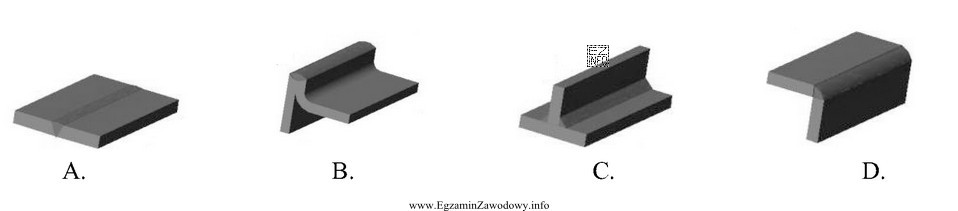

W pytaniu trzeba więc nie "zgadywać literę", tylko rozpoznać geometrię połączenia: gdzie stykają się elementy i czy materiał spoiny rzeczywiście wypełnia naroże. Odpowiedź "C" wskazuje rysunek, na którym przedstawiono właśnie takie wypełnienie naroża, typowe dla spoiny pachwinowej.
- Odpowiedź "A" jest błędna, jeżeli rysunek przedstawia złącze czołowe (spoinę w szczelinie między końcami elementów) lub inny układ, w którym nie ma wypełnienia naroża.
- Odpowiedź "B" jest błędna, jeśli pokazuje spoinę o innym przeznaczeniu (np. przetop w osi styku elementów) albo spoinę w złączu zakładkowym bez typowego przekroju pachwinowego.
- Odpowiedź "D" jest błędna, jeżeli rysunek przedstawia inną geometrię spoiny/złącza (np. spoinę czołową z ukosowaniem lub spoinę grzbietową), gdzie materiał spoiny nie tworzy pachwiny w narożu.
Wskazówka egzaminacyjna: najpierw ustal typ złącza (narożne/teowe/czołowe), a dopiero potem oceniaj kształt spoiny. To zmniejsza ryzyko pomylenia spoin o podobnym wyglądzie na uproszczonych rysunkach.
