KWALIFIKACJA ELM4 - STYCZEŃ 2021



PYTANIE NR 29.
Stan techniczny którego z czujników wskazuje na jego uszkodzenie, jeżeli wszystkie pracują w pętli prądowej
4 - 20 mA, a stan techniczny połączeń między czujnikami a sterownikiem jest prawidłowy?

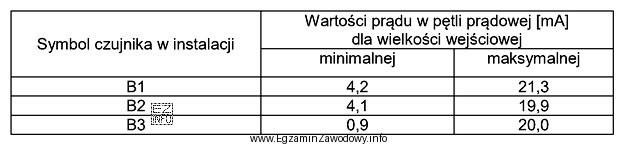

Ilustracja przedstawia tabelę z wartościami prądu w pętli prądowej dla trzech czujników oznaczonych jako B1, B2 i B3.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W pętli 4–20 mA wartości poniżej dolnej granicy lub powyżej górnej granicy oznaczają stan awaryjny toru pomiarowego, jeśli okablowanie jest sprawne. Czujnik B1 przekracza 20 mA (21,3 mA), a B3 spada znacznie poniżej 4 mA (0,9 mA), więc to one wskazują uszkodzenie.

Pełne wyjaśnienie:

W przemysłowej pętli prądowej 4–20 mA sygnał pomiarowy jest kodowany wartością prądu. Przyjmuje się, że 4 mA odpowiada wartości minimalnej zakresu (0%), a 20 mA wartości maksymalnej (100%). Jeżeli połączenia między czujnikami a sterownikiem są prawidłowe, to prąd wyraźnie poza zakresem roboczym jest silną przesłanką uszkodzenia czujnika, przetwornika lub jego elektroniki.

Dane pomiarowe wskazują dwa nieprawidłowe zachowania:

  • "B1 i B3." – jest poprawne, ponieważ B1 osiąga 21,3 mA, czyli przekracza górną granicę 20 mA (typowo traktowane jako overrange/fault), a B3 dla minimum ma 0,9 mA, czyli znacznie poniżej 4 mA (underrange/fault). Tak duże odchylenia nie mieszczą się w typowej tolerancji i w praktyce uruchamiają diagnostykę awarii w PLC/SCADA.
  • "Tylko B2." – jest błędne, bo B2 ma wartości w okolicy granic roboczych (np. 4,1 mA dla minimum oraz 19,9 mA dla maksimum), co odpowiada poprawnej pracy w zakresie i może wynikać z normalnej tolerancji lub ustawienia procesu blisko końca skali.
  • "Tylko B1." – jest błędne, ponieważ poza zakresem jest również B3 (0,9 mA). Skupienie się wyłącznie na przekroczeniu 20 mA pomija kryterium dolnej granicy 4 mA.
  • "B2 i B3." – jest błędne, bo B2 nie wykazuje sygnału awaryjnego: wartości bliskie 4 mA i 20 mA są typowe dla minimum i maksimum zakresu, natomiast problemem jest B1 (ponad 20 mA) oraz B3 (znacznie poniżej 4 mA).

Wskazówka egzaminacyjna: najpierw sprawdź, czy zadanie zakłada sprawne okablowanie. Jeśli tak, to prądy typu 0–1 mA lub wyraźnie ponad 20 mA traktuj jako sygnał uszkodzenia/nieprawidłowego stanu czujnika, a nie jako "zwykłe odchylenie".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza sygnał 4–20 mA w automatyce przemysłowej?
Sygnał 4–20 mA to standard transmisji analogowej, w którym wielkość mierzona jest odwzorowana na prąd w pętli. Typowo 4 mA oznacza początek zakresu (0%), a 20 mA koniec (100%). Dzięki temu sygnał jest odporny na zakłócenia i łatwy do diagnostyki na wejściu PLC.
Dlaczego 4 mA odpowiada wartości minimalnej, a nie 0 mA?
"Żywe zero" (4 mA) pozwala odróżnić poprawny sygnał minimalny od awarii. Gdy prąd spada do bardzo małych wartości (np. w okolicy 0 mA), można podejrzewać usterkę czujnika, brak zasilania pętli lub inne nieprawidłowości, a nie rzeczywiste minimum procesu.
Jak rozpoznać uszkodzony czujnik w pętli 4–20 mA na podstawie prądu?
Jeśli okablowanie jest sprawne, to kluczowe jest sprawdzenie, czy prąd mieści się w roboczym przedziale 4–20 mA. Wartości wyraźnie poniżej dolnej granicy lub powyżej górnej granicy są traktowane jako stan awaryjny (underrange/overrange) i sugerują problem z czujnikiem lub przetwornikiem.
Jakie wartości prądu są typowe dla minimum i maksimum w 4–20 mA?
Dla minimum procesu oczekuje się wartości bliskiej 4 mA, a dla maksimum bliskiej 20 mA. W praktyce mogą występować niewielkie odchylenia (tolerancja układu, rozdzielczość przetwornika, warunki pracy), dlatego np. 4,1 mA lub 19,9 mA zwykle nie oznacza uszkodzenia.
Czy 19,9 mA może oznaczać awarię czujnika?
Zwykle nie. 19,9 mA to wartość bardzo bliska 20 mA, czyli końca zakresu roboczego, i często oznacza po prostu pracę procesu przy górnej granicy skali. O awarii częściej świadczą wartości wyraźnie poza zakresem (np. znacznie poniżej 4 mA lub powyżej 20 mA) przy sprawnych połączeniach.
Dlaczego prąd 0,9 mA jest podejrzany w pętli 4–20 mA?
Wartość 0,9 mA znajduje się daleko poniżej roboczego minimum 4 mA. Przy założeniu poprawnych połączeń oznacza to underrange i sugeruje usterkę czujnika, jego elektroniki lub nieprawidłowy stan toru pomiarowego. Taki wynik zwykle wywołuje alarm diagnostyczny w PLC/SCADA.
Dlaczego prąd 21,3 mA wskazuje na problem w pętli 4–20 mA?
21,3 mA przekracza górną granicę roboczą 20 mA, więc jest sygnałem overrange. Gdy okablowanie jest prawidłowe, taka wartość może oznaczać uszkodzenie przetwornika w czujniku, błąd kalibracji lub stan awaryjny raportowany przez urządzenie. W praktyce system traktuje to jako niepoprawny sygnał.
Kiedy problem w 4–20 mA wynika z okablowania, a kiedy z czujnika?
Jeśli w treści zadania (lub w diagnostyce) potwierdzono poprawne połączenia, podejrzenie kieruje się na czujnik/przetwornik. Gdy połączenia są niepewne, błędne prądy mogą wynikać z przerwy, zwarcia, złych zacisków lub braku zasilania pętli. Zawsze warto zacząć od sprawdzenia toru i zasilania.
Jak sprawdzić prąd w pętli 4–20 mA multimetrem?
Multimetr ustawia się na pomiar prądu stałego (mA) i włącza szeregowo w obwód pętli, aby prąd przepływał przez miernik. Należy zachować ostrożność: nie wolno mierzyć prądu równolegle jak napięcia. Wynik porównuje się z zakresem 4–20 mA oraz progami diagnostycznymi.
Jakie błędy najczęściej popełnia się w zadaniach o 4–20 mA na egzaminie?
Częste błędy to: uznawanie niewielkich odchyleń (np. 19,9 mA) za awarię, pomijanie dolnej granicy 4 mA i skupienie się tylko na 20 mA, oraz ignorowanie warunku "połączenia są prawidłowe". Warto zawsze sprawdzić: czy prąd jest w zakresie i czy odchylenie jest "małe" czy "rażące".
info

To pytanie poprawnie rozwiązuje 42% zdających egzamin. trudne

Według specjalistów z branży: "W pętli 4–20 mA wartości poniżej dolnej granicy lub powyżej górnej granicy oznaczają stan awaryjny toru pomiarowego, jeśli okablowanie jest sprawne."

Źródła:

  • IEC 60381-1:1982, "Analog signals for process control systems — Part 1: Direct current signals", zakres sygnału 4–20 mA
  • NAMUR NE 43, "Standardization of the signal level for the failure information of digital transmitters", progi underrange/overrange (m.in. ok. 3,8 mA i 20,5 mA)

Materiały:

  • Materiały dydaktyczne do kwalifikacji ELM.1 dotyczące pomiarów analogowych i wejść prądowych PLC
  • Noty aplikacyjne producentów aparatury pomiarowej o pętlach 4–20 mA (diagnostyka underrange/overrange)
  • Dokumentacja techniczna modułów wejść analogowych 4–20 mA (progi błędów, diagnostyka kanału)
