KWALIFIKACJA ELM6 - STYCZEŃ 2021



PYTANIE NR 33.

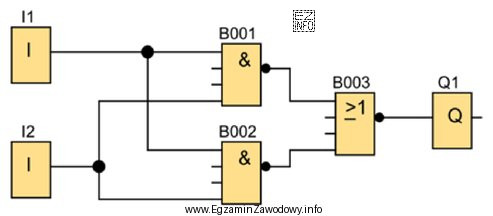

Które stany logiczne zadane na wejścia I1 i I2 spowodują uzyskanie na wyjściu Q1 logicznej 1.
Które stany logiczne zadane na wejścia I1 i
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby uzyskać na wyjściu Q1 stan logiczny 1, konieczne jest, aby obie bramki AND (B001 i B002) miały na wejściach stany logiczne 1. Tylko wtedy bramka OR (B003) otrzyma przynajmniej jedno wejście w stanie 1, co spowoduje uzyskanie na wyjściu Q1 stanu logicznego 1.
