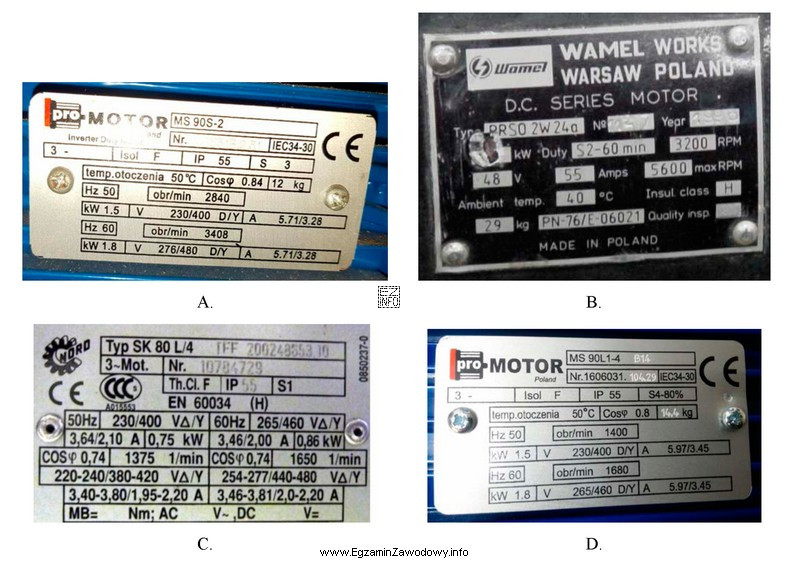

Tabliczka znamionowa służy do jednoznacznej identyfikacji urządzenia oraz jego warunków pracy. Aby wskazać tabliczkę napędu zasilanego stałym napięciem, trzeba szukać informacji o rodzaju prądu, a nie tylko o samej wartości napięcia.
Napęd zasilany DC będzie miał na tabliczce oznaczenie typu DC lub graficzne oznaczenie prądu/napięcia stałego. To właśnie ta informacja rozstrzyga, czy urządzenie jest przeznaczone do pracy z napięciem stałym (np. z zasilacza, baterii, prostownika lub odpowiedniego przekształtnika).
Dlaczego pozostałe odpowiedzi są błędne (typowe pułapki):
- Tabliczki z napięciem bez wskazania DC – uczniowie często zakładają DC na podstawie samej wartości, ale bez oznaczenia rodzaju prądu nie można tego poprawnie stwierdzić.
- Tabliczki z oznaczeniami AC – mogą zawierać napięcie i częstotliwość pracy; to wskazuje zasilanie prądem przemiennym, a nie stałym.
- Skupienie na mocy i obrotach – parametry mechaniczne (moc, prędkość) występują zarówno w napędach AC, jak i DC, więc nie rozstrzygają rodzaju zasilania.
W praktyce mechatronika poprawne rozpoznanie DC jest ważne podczas montażu (dobór zasilania), uruchomienia (ustawienia sterowania i zabezpieczeń) oraz serwisu (unikanie błędnego podłączenia, które może uszkodzić napęd lub układ zasilania).
