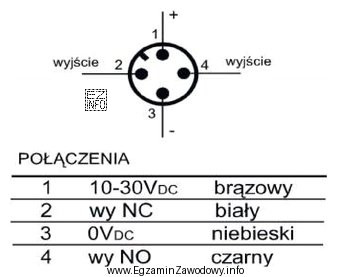

Czujnik zbliżeniowy indukcyjny DC w najczęściej spotykanej wersji 3‑przewodowej ma trzy podstawowe funkcje przewodów:
- brązowy – zasilanie dodatnie (np. +24 V DC),
- niebieski – zasilanie ujemne/0 V (masa),
- czarny – wyjście sygnałowe, na którym pojawia się informacja o zadziałaniu czujnika.
Jeżeli wejście cyfrowe sterownika PLC jest opisane jako aktywowane stanem wysokim, to znaczy, że za "1" logiczną uznaje odpowiednio wysoki potencjał na zacisku wejściowym względem wspólnego punktu odniesienia. W praktyce, przy typowym podłączeniu czujnika 3‑żyłowego, właśnie przewód wyjściowy (czarny) dostarcza ten stan wysoki w chwili wykrycia obiektu (w konfiguracji odpowiadającej wyjściu typu "NO" o odpowiedniej polaryzacji).
Dlatego poprawny zestaw kolorów do przygotowania/wyprowadzenia to: czarny, brązowy i niebieski.
Dlaczego pozostałe odpowiedzi są błędne?
- Brązowy, niebieski i biały – biały bywa dodatkowym wyjściem (np. NC) w czujnikach 4‑przewodowych, ale w typowym układzie 3‑przewodowym nie zastępuje czarnego jako podstawowego przewodu sygnałowego.
- Niebieski, biały i czarny – brakuje przewodu zasilania dodatniego (brązowego), więc czujnik nie będzie poprawnie zasilony.
- Biały, brązowy, czarny – brakuje przewodu 0 V (niebieskiego), co również uniemożliwia prawidłowe zasilenie czujnika i odniesienie sygnału.
Wskazówka egzaminacyjna: zapamiętaj skrót: brązowy = plus, niebieski = minus, czarny = sygnał (dla typowych czujników DC 3‑przewodowych). Przy pytaniach o "stan wysoki" zawsze zwracaj uwagę, czy w treści nie trzeba jeszcze rozróżnić PNP/NPN – to decyduje o polaryzacji sygnału na wyjściu.
